瑞芯微RK3588全套硬件设计/datasheet资料下载

498416

RK3588是一颗高性能、低功耗的应用处理器芯片，由4个Cortex-A76和4个Cortex-A55及独立的NEON协处理器集成，适用于ARMPC、边缘计算、个人移动互联网设备和其它多媒体产品。RK3588内置了多种功能强大的嵌入式硬件引擎，为高端应用提供了优异的性能，支持8K@60fps的H.265和VP9解码器、8k@30fps的H.264解码器和4K@60fps的AV1解码器；还支持8K@30fps的H.264和H.265编码器，高质量的JPEG编码器/解码器，专门的图像预处理器和后处理器。

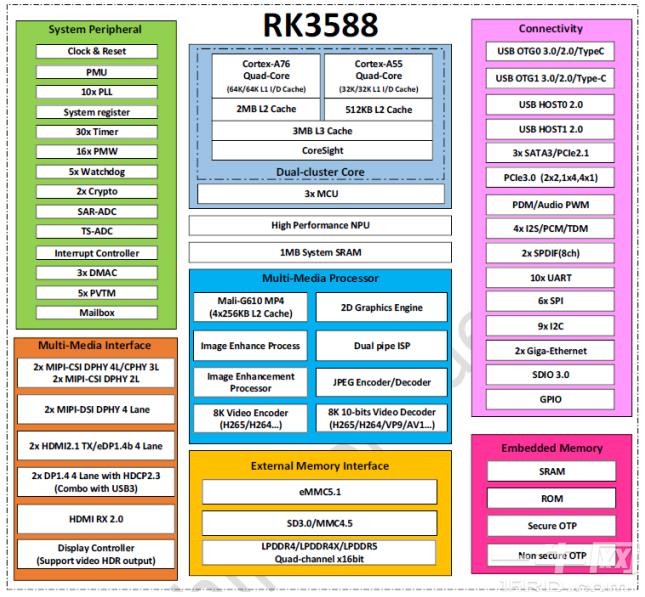

芯片框图：


原理图设计建议
2.1 最小系统设计
2.1.1 时钟电路

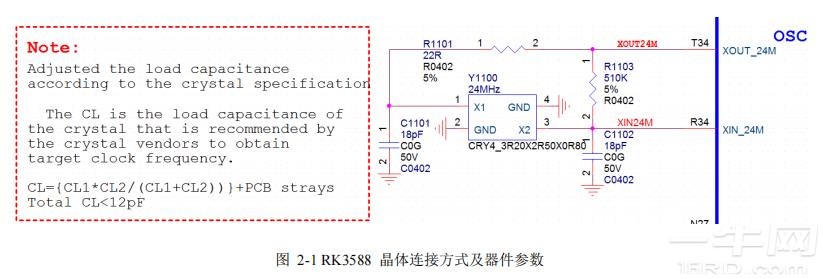

RK3588 芯片内部的振荡器电路与外置的 24MHz 晶体一起构成系统时钟，如图 2-1 所示。XOUT24M网络务必串接 22ohm 电阻，用于限流，防止过驱。XOUT24M 和 XIN24M 网络之间的 510Kohm 电阻不可随意修改。

系统时钟还可以直接由外部的有源晶体电路产生时钟，时钟幅度为 1.0V。工作情况下，时钟通过XIN24M 脚输入，XOUT24M 管脚悬空，时钟参数如下表 2-1 所示：

参数	规范
	最小	最大	单位
频率	24.000000		MHz
频率偏差	+/-20		PPm
时钟幅度	1		V
工作温度	-20	80	°C
ESR	/	40	Ohm

RK3588 芯片在待机时，可以选择将工作时钟源切换到 PMU_PVTM 模块提供的时钟或外部输入的32.768KHz 时钟，关掉 OSC 振荡电路，可得到更优的芯片待机功耗，此时仅支持 PMUIO1 和 PMUIO2 电源域里的 IO 中断唤醒，如果需求的唤醒源和 24MHz 时钟有关，则 24MHz 时钟不能关掉。
PVTM(Process-Voltage-Temperature Monitor)模块集成的时钟振荡环可产生时钟，这个时钟频率由时钟振荡环电路的延迟单元决定，产生的时钟可作为芯片待机的时钟源；使用外部输入的 32.768KHz 时钟当RK3588 芯片休眠时钟时，可得到最优的芯片待机功耗，此时 PVTM 模块也可以关掉。
外部输入的 32.768KHz 时钟可以从外置 RTC 时钟源获取，RK3588 32.768KHz 时钟输入脚如下图所示：


RK3588 可向外设提供工作时钟：
●REFCLK_OUT：预留时钟输出引脚，根据实际需求选用；
●CLK32K_OUT0：32.768KHz 时钟输出，可提供给 WIFI，BT，PCIe 等设备当休眠或工作时钟；
●CLK32K_OUT1：32.768KHz 时钟输出，可提供给 WIFI，BT，PCIe 等设备当休眠或工作时钟；
●ETH0_REFCLKO_25M：25MHz 时钟输出，可提供给 Ethernet PHY 等设备当工作时钟；
●ETH1_REFCLKO_25M：25MHz 时钟输出，可提供给 Ethernet PHY 等设备当工作时钟；
●GMAC0_CLKINOUT：50MHz、125MHZ 时钟输入或输出，可提供给 Ethernet PHY 作为 RMII 数据发送和数据接收参考时钟
●GMAC1_CLKINOUT：50MHz、125MHZ 时钟输入或输出，可提供给 Ethernet PHY 作为 RMII 数据发送和数据接收参考时钟
●MIPI_CAMERA0_CLK------MIPI_CAMERA4_CLK：默认 24MHz 时钟输出，可提供给 Camera 等设备当工作时钟；也可根据 PLL 分频得到其它频点，并且每路时钟支持各自输出不同的频率。
●PCIE20_REF_CLKP/N：输入或者输出 100M 时钟，默认 100M 时钟频率输出，给 PCIE2.0 设备用。

2.1.2 复位/看门狗/TSADC 电路

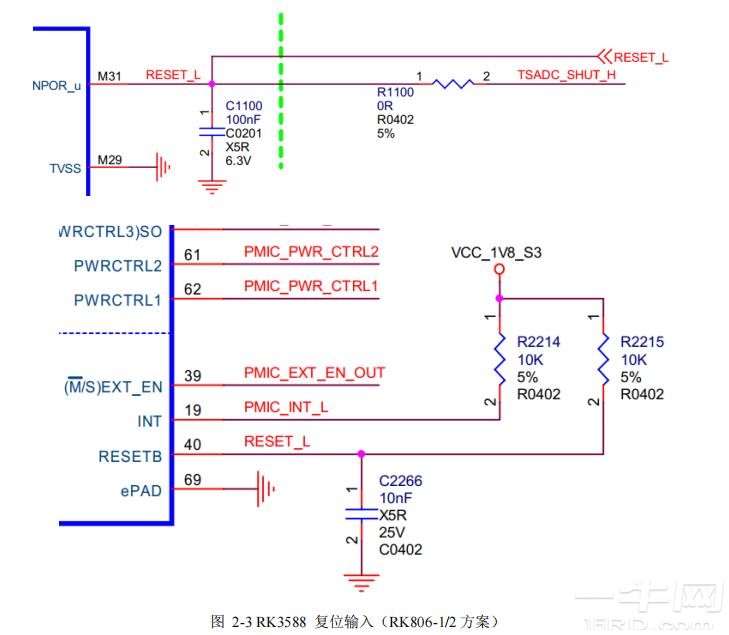

RK3588 芯片的硬件复位通过 Pin M31(NPOR_u)管脚输入，必须由外部控制，低电平有效，为保证芯片稳定和正常工作，所需的最短复位时间为 100 个 24MHz 主时钟周期，即至少 4us 以上。
Pin M31(NPOR_u)管脚需要增加 100nF 电容，用来消除复位信号上的抖动，增强抗干扰能力，防止误触发导致的系统异常复位。
RESET_L 网络的上拉电源必须和 NPOR 管脚所在的 IO 电源域（PMUIO1_1V8）保持一致。

RK3588 芯片内部集成了 Watchdog Timer，当产生复位信号时，可以通过 TSADC_SHUT 管脚输出低电平，对 RK3588 进行硬件复位。
RK3588 芯片内部集成了七个 TSADC(Temperature-Sensor ADC)模块，当芯片内部温度超过阈值时，可以通过内部 TSHUT 信号给 CRU 模块，让 RK3588 芯片复位，也可以通过 TSADC_SHUT 管脚输出低电平，对 RK3588 进行硬件复位。如上图 2-3 TSADC_SHUT 网络连接到 RESETn 网络上。

RK3588全套硬件设计/datasheet资料下载请回复：

2022-3-2 14:10 上传 RK3588全套硬件设计资料.txt

文件大小:

75 Bytes

下载次数:

19

附件售价:

50 RD币  购买记录

本地下载 立即购买

更多资料及方案及技术咨询电话：18928412535（微信同号）加号请备注
