NCV881930 是一款 410 kHz 固定频率低静态电流降压控制器，具有高达 38 V（典型值）的扩展频谱。它可以与时钟同步或与单独的 NCV881930 同步。峰值电流模式控制用于在宽输入电压和输出负载范围内实现快速瞬态响应和严格调节。反馈补偿在器件内部，可简化设计。 NCV881930 能够在恒定基本开关频率下从 3.5 V（启动期间为 4.5 V）的汽车输入电压范围转换至 18 V。在高达 45 V 的负载突降条件下，稳压器关闭。使用具有自动切换到外部 5 V 偏置电源的高压偏置稳压器来提高效率。提供了多种保护功能，例如 UVLO、电流限制、短路保护和热关断。即使在使用小电感值和全陶瓷输出滤波电容器时，高开关频率也会产生低输出电压纹波，从而形成节省空间的开关解决方案。
（NCV891930 提供 2 MHz 版本）
特点
• 30 A 空载工作电流
• 50 mV 电流限制检测
• 能够承受 45 V 负载突降
• 具有锁定功能的板级可选固定输出电压
• 410 kHz 工作频率
• 自适应非重叠电路
• 集成扩频
• 逻辑电平使能输入可以直接连接到电池
• 短路保护脉冲跳跃
• 用于 UVLO 和过压保护的电池监控
• 热关断 (TSD)
• 可调软启动
• SYNCI、SYNCO、启用、RSTB、ROSC
• 带有可湿性侧面的 QFN 封装（引脚边缘电镀）
• 用于需要独特场地和控制变更要求的汽车和其他应用的 NCV 前缀； AEC-Q100
• 该设备不含铅、无卤素/无 BFR，并且符合 RoHS 标准
典型应用
• 收音机和信息娱乐
• 仪表和集群
• ADAS（安全应用）
• 远程信息处理

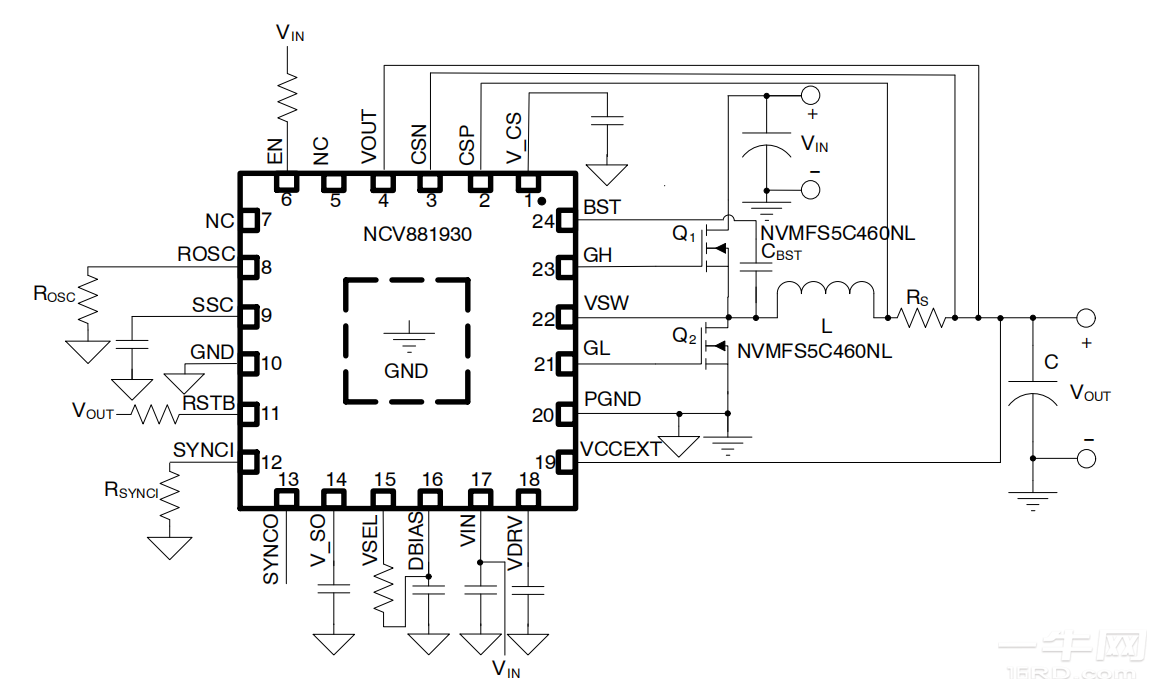

图 1. 5 V 应用原理图示例
图 1. 5 V 应用原理图示例
图 2. 3.3 V 应用原理图示例
图 2. 3.3 V 应用原理图示例
