NCV81599 USB 供电 (PD) 控制器是一款同步降压升压型控制器，经过优化，可将电池电压或适配器电压转换为笔记本电脑、平板电脑和台式机系统以及许多其他使用 USB PD 标准和 C型电缆。 NCV81599 在与 USB PD 或 C-Type 接口控制器结合使用时完全符合 USB 供电规范。 NCV81599 专为需要动态控制压摆率限制输出电压的应用而设计，这些输出电压需要高于或低于输入电压的电压。 NCV81599 驱动 4 个 NMOSFET 开关，使其能够降压或升压，并支持适用于所有 USB PD 应用的 USB 供电规范中指定的功能。 USB PD 降压升压控制器在 4.5 V 至 32 V 的电源和负载范围内运行。
特征
• 宽输入电压范围：
NCV81599 从 4.5 V 到 32 V
NCP81599 的电压范围为 4.5 V 至 28 V
• 150 kHz 至 1.2 MHz 的动态编程频率
• I2C 接口
• 实时电源良好指示
• 受控压摆率电压转换
• 带有内部编程参考的反馈引脚
• 支持USBPD/QC2.0/QC3.0 Profile
• 2 个独立的电流感应输入
• 过温保护
• 自适应非重叠栅极驱动器
• 过压和过流保护
• 符合 AEC-Q100 标准 (NCV81599)
• 5 x 5 毫米 QFN32 封装
图 1. 典型应用电路
图 1. 典型应用电路

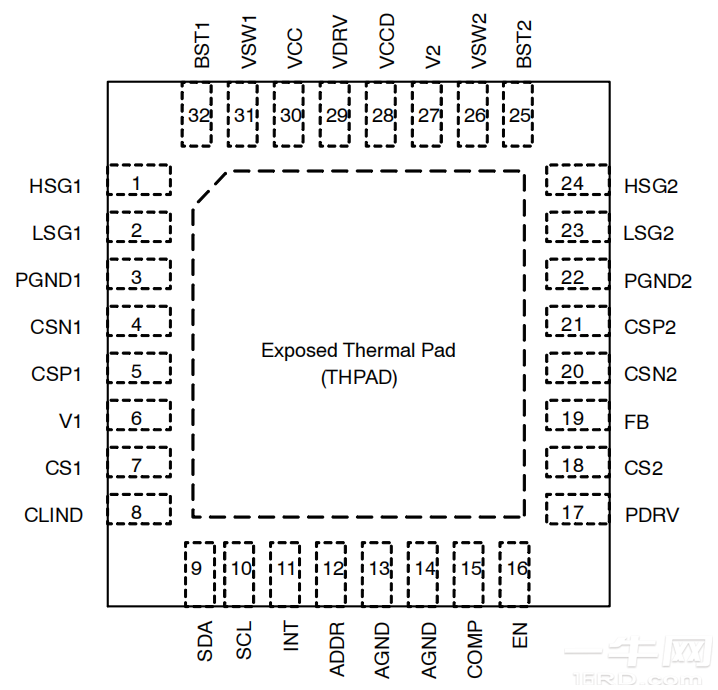

图 2. 引脚排列
图 2. 引脚排列
更多内容请下载附件查看
