NCV30161 是一款用于大功率 LED 的迟滞降压恒流驱动器。非常适合使用最少的外部组件的工业和汽车应用。 NCV30161 在 6.3 V 至 40 V 的输入电压范围内工作。迟滞控制在负载瞬态和 PWM 调光期间为不同数量和类型的 LED 阵列提供良好的电源抑制和快速响应。专用 PWM 输入 (DIM/EN) 可实现大范围的脉冲调光，高开关频率允许使用更小的外部组件，从而最大限度地减少空间和成本。保护功能包括电阻编程恒定 LED 电流、短路 LED 保护、欠压和热关断。 NCV30161 采用 DFN10 3 mm x 3 mm 封装，具有可湿性侧面。

特征
• VIN 范围 6.3 V 至 40 V
• LED 短路关断保护：（NCV30161 锁存）
• 无需控制回路补偿
• 可调LED电流
• 使用 PWM 的单引脚亮度和启用/禁用控制
• 支持全陶瓷输出电容和无电容输出
• 热关断保护
• 能够以 100% 占空比运行
• 具有可湿性侧面的热增强型 DFN10
• AEC-Q100 合格和 PPAP 能力
• 指定范围为-40°C 至+125°C • 这是一款无铅器件

典型应用
• LED驱动器
• 恒流源
• 汽车照明
• 工业照明

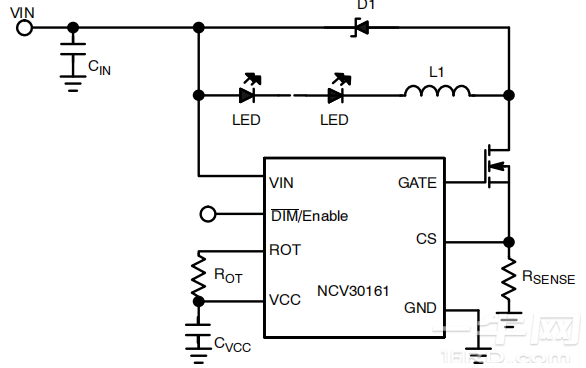

典型应用电路

图 1. 典型应用电路

引脚连接

引脚连接(顶视图)

引脚功能说明

引脚	引脚名称	描述	应用信息
1	Cs	电流检测反馈引脚	通过从该引脚连接一个电阻到地来设置通过 LED 阵列的电流。
2,4,7	NC	无连接
3	GND	接地引脚	地面。所有电压的参考点
5	VcC	内部 5V 线性稳压器的输出	VCC 引脚为内部电路供电。 VCC 是由 VIN 供电的线性稳压器的输出。建议使用 2 μF 陶瓷电容进行旁路，并应尽可能靠近 VCC 和 GND 引脚放置。不要连接到外部负载。
6	RoT	初始关断时间设置电阻	从该引脚到 VCC 的电阻 ROT 设置迟滞控制器的初始关断时间范围。
8	DIM/EN	PWM调光控制和ENABLE	将逻辑电平 PWM 信号连接到此引脚以启用/禁用 powerMOSFET 和 LED 阵列
9	VIN	输入电压引脚	标称工作输入范围为 6.3 V 至 40 V。内部电路的输入电源引脚和电流检测比较器的正输入。由于高频噪声，建议将 10 μF 陶瓷电容器放置在尽可能靠近 VIN 和电源地的位置。
10	GATE	驱动器输出	连接到外部 MOSFET 的栅极。
11	FLAG		热旗。 IC 没有电气连接。连接到地平面。
