配合客户开发一款内置功率管是氮化镓的30W案子，芯片用的是JW15158D，集成700V600mR GaN，搭配PWM和同步MOS管合封的100V同步整流芯片，JW7726HAD，DFN5*6封装，内阻10mR. JW15158D特性： 集成700V600mR GaN 内置高压启动(700V) 更宽的VDD操作范围(最高可达90V) QR操作实现高效率最大110kHz开关频率，
非常低的待机功耗，逐周期电流限制
可靠的故障保护:VDD OVP,VS OVP和UVP，输入欠压保护，CS脚开路保护，内置OTP保护。 频率抖动质朴，以减轻EMI兼容性
适用于HSOP-7封装
JW15158D典型原理图
JW7726HAD特性： 内置100V 10mR MOS管的合封同步整流芯片 外围简单 支持有源箱位反激，DCM,准谐振，CCM模式
支持高压侧和低压侧整流 输出电压直接供电VCC 低静态电流 CCM模式下操作的快速驱动能力 DFN5*6-8封装

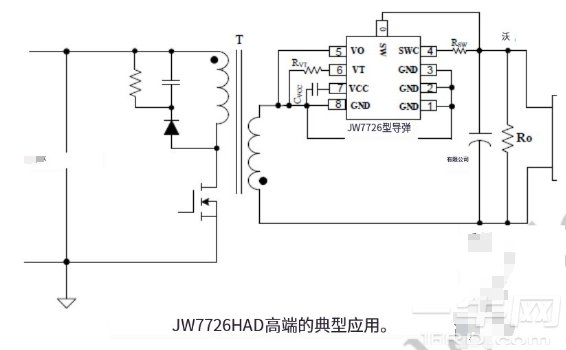

JW7726HAD正端整流

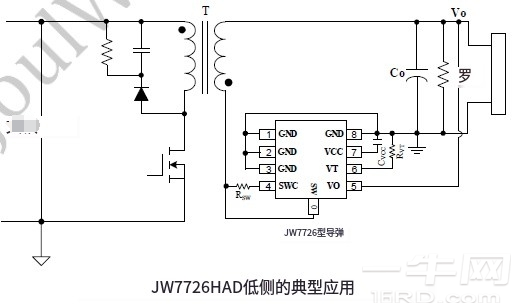

JW7726HAD负端整流
快充规格： 集成 QC4/QC4+输出快充协议兼容 QC2.0/QC3.0 支持 Class B 电压等级 集成 FCP 输出快充协议 集成 SCP 输出快充协议 集成AFC 输出快充协议 集成MTK PE+ 1.1&2.0 输出快充协议集成USB C DFP 协议，支持输出快充兼容 BC1.2、苹果、三星手机快充 集成 USB Power Delivery (PD2.0/PD3.0)协议： PD3.0 with PPS USB-IF 协会认证编号TID:3135 集成 TYPE-C DFP 协议 自动检测 TYPE-C 设备的插入和拔出 集成标准的 PD2.0/PD3.0/PPS 协议 集成对 E-MARK 线缆的识别和支持 自动检测 DP，DM 上电压对应的快充请求，通过调节 FB 精确控制输出电压 电源管理： 集成 ADC检测外扩 NMOS 路径电流 内置功率路径管理 内置自动控制泄放电路功能 支持自动进入待机低功耗模式 多重保护、高可靠性： 输出过流、过压、短路保护 NTC过温保护 DP,DM,CC1,CC2 过压保护 DP,DM 对地弱短路保护 DP/DM/CC1/CC2 均支持 20V 高耐压 灵活定制，支持在线升级宽工作电压范围:3 v~30V 封装 QFN24

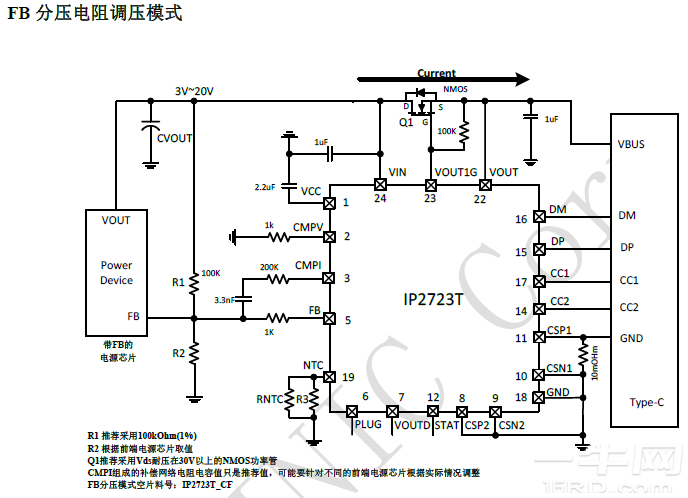

IP2723T-FB光耦调压-原理图
IP2723T-FB-原理图（AC/DC不需要431）
|
