nxp NCR405U SOT457封装50mA LED驱动器datasheet

342645317

LED 驱动器由装有电阻器的 PNP 晶体管和两个二极管组成，采用 SOT457 (SC-74) 塑料封装。

1.2 特性和优势
稳定输出电流为 50 mA
电源电压变化时电流精度高
1.4 V 的低电压开销
通过 AEC-Q101 认证
减少元件数量和电路板空间
750 mW 的高功率耗散
在使用外部电阻器时，稳定输出电流最高可调至 65 mA

1.3 应用
恒流 LED 驱动器
通用恒流源
汽车应用

1.4 快速参考数据
表 1. 快速参考数据

Symbol     Parameter              Conditions           Min   Typ  Max   Unit
lout	stabilized output current	Vs = 10 V;Vout = 8.6 V    42      50	58	mA
Vs	supply voltage		40	V

5. 限制值
表 5. 极限值

Symbol	Parameter	Conditions			Min	Max		Unit
lout	stabilized output current if					65		mA
	external resistor is used
Vs	supply voltage					40		V
Vout	output voltage            Vs = 40 V				38			V
VR	reverse voltage				[1]-	0.5     V
Ptot	total power dissipation	Tamb≤25℃			[2]-		475	mW
			Tamb≤25℃		3]-		650	mW
			Tamb≤25℃		[4]-		750	mW
	Tamb≤25℃				[5]		1100	mW
Tj	junction temperature						150	℃
Tamb	ambient temperature				-55		+150	℃
	storage temperature				-65		+150	℃

6. 热特性

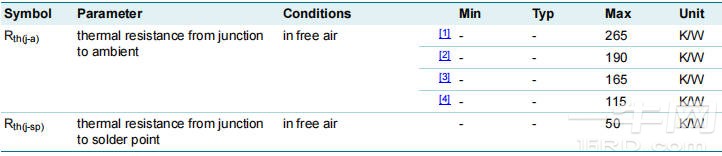

表 6. 热特性

表 6. 热特性
