HT3382是一款高效D类音频功率放大器。
在24V供电的立体声（BTL）、THD+N=10%条件下，能够持续提供2*75W/4Ω功率输出。
再24V供电PBTL、THD+N=10%条件下能够持续输出140W/2 Ω功率。
HT3382具有先进的扩频功能来抑制EMI。
此外，HT3382内置关断功能使待机电流最小化，还集成了过压保护、直流保护、短路保护、热保护和电源欠压异常保护等功能，可全面防止出现故障。
应用
・条形音箱
・无线智能音箱
・便携式音箱
・消费类音频应用
・拉杆音箱
・LCD电视/监视器

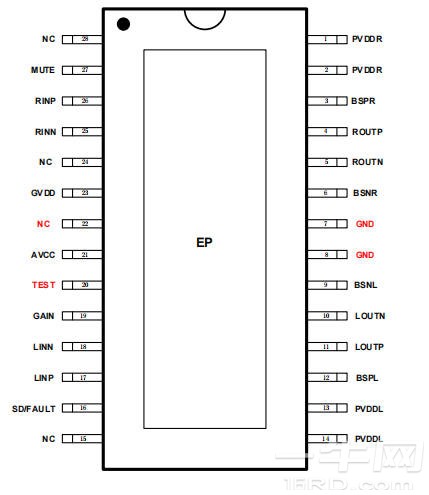

引脚图
特点
・输出功率（BTL）
2×60W (VDD=24V, RL=4Ω, THD+N=1%)
2×75W (VDD=24V, RL=4Ω, THD+N=10%)
・输出功率（PBTL）
115W (VDD=24V, RL=2Ω, THD+N=1%)
140W (VDD=24V, RL=2Ω, THD+N=10%)
・单电源系统，4.5V-26V宽电压输入范围
・超过93%效率，需散热器
・扩频功能
・MUTE功能
・模拟差分/单端输入，输出立体声或PBTL单声道
・可选增益：32dB/26dB
・保护功能：过压/过流/过热/欠压异常，直流检测和短路保护
・无铅无卤封装，ETSSOP28，顶部散热片
应用图与曲线
|
