[资料] pSemi PE42543增强型吸收式SP4T射频开关datasheet

[复制链接]

xkwssq

已绑定手机

发表于 2023-11-5 14:00 | 显示全部楼层 |阅读模式来自中国

PE42543 是一款 HaRP™ 技术增强型吸收式 SP4T 射频开关，设计用于测试/ATE、微波和其他无线应用。这款宽带通用开关是 PE42542 的引脚兼容版本，具有更快的开关时间和稳定时间。它在 9 kHz 至 18 GHz 范围内具有低插入损耗、高隔离度和线性度性能。如果射频端口不存在直流电压，则无需阻塞电容器。
PE42543 采用 pSemi 的 UltraCMOS® 工艺制造，这是一种在蓝宝石衬底上采用绝缘硅 (SOI) 技术的专利变体。
pSemi 的 HaRP 技术提升了高线性度和卓越的谐波性能。它是 UltraCMOS 工艺的一项创新功能，既具有砷化镓的性能，又具有经济性和集成度。

功能

HaRP 技术增强型
快速沉淀时间
无栅极和相位滞后
无插入损耗和相位漂移
500 ns 的快速开关时间
低插入损耗
1.20 dB @ 3 GHz
2.30 dB @ 13.5 GHz
3.10 dB @ 16 GHz
4.10 dB @ 18 GHz
高隔离度
55 dB @ 3 GHz
32 dB @ 13.5 GHz
28 dB @ 16 GHz
25 dB @ 18 GHz
ESD 性能
所有引脚均为 2000V HBM
所有引脚上的 150V MM
所有引脚上的 250V CDM

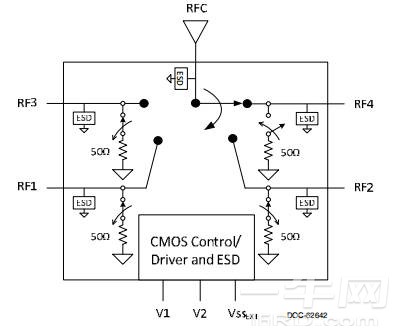

图 1. 功能图

表 1. 电气规格 @ 25°C（ZS = ZL = 50Ω），除非另有说明

Parameter	Path	Condition	Min	Typ	Max	Unit
Operating frequency			9 k		18 G	Hz
Insertion loss	RFC-RFX	9 kHz-10 MHz 10-3000 MHz 3000-7500 MHz 7500-10000 MHz 10000-13500 MHz 13500-16000 MHz 16000-18000 MHz		0.70 1.20 1.65 2.10 2.30 3.10 4.10	0.85 1.50 2.05 2.55 2.80 3.60 4.70	dB dB dB dB dB dB dB
Isolation	RFX-RFX	9 kHz-10 MHz 10-3000 MHz 3000-7500 MHz 7500-10000 MHz 10000-13500 MHz 13500-16000 MHz 16000-18000 MHz	80 53 46 41 36 31 27	90 55 48 43 38 33 29		dB dB dB dB dB dB dB
Isolation	RFC-RFX	9 kHz-10 MHz 10-3000 MHz 3000-7500 MHz 7500-10000 MHz 10000-13500 MHz 13500-16000 MHz 16000-18000 MHz	78 54 41 36 31 27 24	90 55 42 38 32 28 25		dB dB dB dB dB dB dB
return loss (active and common port)	RFC-RFX	9 kHz-10 MHz 10-3000 MHz 3000-18000 MHz		22 15 14		dB dB dB
Return loss (terminated port)	RFX	9 kHz-18000 MHz		14		dB
Input 0.1dB compression point³	RFC-RFX			Fig.4		dBm
Input IP2	RFC-RFX	30-18000 MHz		113		dBm
Input IP3	RFC-RFX	30-18000 MHz		59		dBm
Settling time		50% CTRL to 0.05 dB final value		2	3	μs
Switching time		50% CTRL to 90% or 10% of final value		500	800	ns

图 3. 引脚配置（俯视图）
图 3. 引脚配置（俯视图）.jpg

表 3. 工作范围

Parameter	Symbol	Min	Typ	Max	Unit
Normal mode¹(Vss ExT =OV)
Supply voltage	Vop	2.3		5.5	V
Supply current	loo		120	200	μA
Bypass mode²(Vss Ext=-3.4V)
Supply voltage (Voo≥ 3.4V for Table 1	Voo	2.7	3.4	5.5	V
Supply current	loo		50	80	μa
Negative supply voltage	Vss EXT	-3.6		-3.2	V
Negative supply current	Iss	-40	-16		μa
Normal or Bypass mode
Digital input high	VH	1.17		3.6	V
Digital input low	Vu	-0.3		0.6	V
RF input power, CW (RFC-RFX)³ 9 kHz-27.5 MHz ≥ 27.5 MHz-18 GHz	PMAx.cW			Fig. 4 30	dBm dBm
RF input power, pulsed (RFC-RFX)⁴ 9 kHz-27.5 MHz ≥ 27.5 MHz-18 GHz	MAX,PULSED			Fig. 4 32	dBm dBm
RF input power into terminated ports, CW (RFX)³ 9 kHz-18.8 MHz ≥ 18.8 MHz-18 GHz	P MAX,TERM			Fig. 4 20	dBm dBm
Operating temperature	Top	-40	+25	+85	℃
