TCAN1462-Q1 和 TCAN1462V-Q1 都是高速控制器局域网 (CAN) 收发器，满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求和 CiA 601-4 信号改善功能 (SIC) 规范。这些器件可减少显性到隐性边缘的信号振铃，并能在复杂的网络拓扑中实现更高的吞吐量。借助信号改善功能，许多应用能够在具有多个无端桩线的大型网络中以 2Mbps、5Mbps 甚至更高的速率工作，从而发挥 CAN FD（灵活数据速率）的真正优势。
这些器件满足 CiA 601-4 要求的时序规范，因此与普通的 CAN FD 收发器相比，具有更严格的位时序对称性。这提供了更大的时序窗口来对正确的位进行采样，并能够在固有振铃和位失真的大型复杂星形网络中实现无差错通信。
这些器件与 TCAN1044A-Q1 或 TCAN1042-Q1 等 8 引脚 CAN FD 收发器引脚兼容。
简化版方框图
简化版方框图
1 特性
• AEC Q100（1 级）：符合汽车应用要求
• 提供功能安全型
– 可提供用于功能安全系统设计的文档
• 符合 ISO 11898-2:2016 和 CiA 601-4 标准的要求
• 支持高达 8Mbps 的传统 CAN 和 CAN FD
– 通过减少复杂拓扑中的振铃，积极改善总线信号
– 向后兼容，可用于传统 CAN 网络
• VIO 电平转换支持：1.7V 至 5.5V
• 工作模式
– 正常模式
– 支持远程唤醒请求功能的低功耗待机模式
• 未供电时具有无源行为
– 总线和逻辑终端处于高阻态（运行总线或应用上无负载）
– 支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
– 定义了浮动逻辑引脚和电源欠压情况下的器件行为
• 保护特性
– 总线引脚上提供 IEC ESD 保护
– ±58V CAN 总线容错
– VCC 和 VIO（仅限 V 型号）电源终端具有欠压保护特性
– TXD 显性状态超时 (TXD DTO)
– 热关断保护 (TSD)
• 采用 SOIC (8)、小型 SOT-23 (8) 和无引线 3mm x 3mm VSON (8) 封装，具有可润湿侧翼并提供改善的自动光学检测 (AOI) 功能
2 应用
• 汽车网关
• 高级驾驶辅助系统 (ADAS)
• 车身电子装置和照明
• 混合动力、电动和动力总成系统
• 汽车信息娱乐系统与仪表组
7 引脚配置和功能

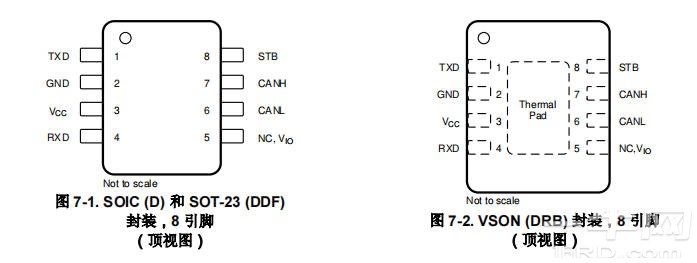

引脚配置
8 规格
8.1 绝对最大额定值
| 最小值 最大值 | 单位 | | Vcc | 电源电压 | -0.3 6 | V | | Vio | 电源电压IO电平转换器(带“V”后缀的器件) | -0.3 6 | V | | VBus | CANH和CANL上的CAN总线IO电压范围 | -58 58 | V | | VDIFF | CANH和CANL之间的最大差分电压
VDIFF=(CANH-CANL) | -45 45 | V | | VLogic Input | 逻辑引脚输入电压(TXD、STB) | -0.3 6 | V | | VRXD | 逻辑输出电压范围(RXD) | -0.3 6 | V | | O(RXD) | RXD输出电流 | -8 8 | mA | | TJ | 结温 | -40 165 | ℃ | | TsTG | 存储温度 | -65 165 | ℃ |
