雷卯电子CPDZC5V0HP-HF 5V电压单线路双向TVS二极管datasheet

5158455

特点
- 超低漏电：nA 级
- 工作电压：5V
- 低钳位电压
- 符合以下标准：-IEC 61000-4-2（ESD）抗扰度测试
空气放电：±15kV
接触放电：8kV
-IEC61000-4-4(EFT)40A(5/50ns)
-IEC61000-4-5(Lightning)5A(8/20μs)
- 符合 RoHS 规范

应用
- 火线
- 显示端口
- MDDI 端口
- 数字视频接口 (DVI)
- 手机及配件
- 计算机和外设

机械特性

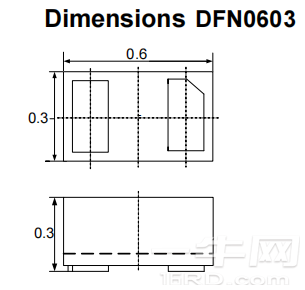

- 封装：DFN0603
- 引线表面处理：无铅
- UL 易燃性分类等级：94V-0
- 每卷数量：10,000 个
- 卷筒尺寸：7 英寸
- 设备标记：A5


绝对最大额定值（除非另有规定，否则 Tamb=25°C）

Parameter	Symbol	Value	Unit
Peak Pulse Power (8/20μs)	Ppp	80	W
ESD per IEC 61000-4-2(Air)	VESD	±15 ±8	Kv
ESD per IEC 61000-4-2(Contact)
Operating Temperature Range	TJ	-55 t0+125
Storage Temperature Range	TSTJ	-55 t0+150

电气特性（除非另有说明，否则 TA=25°C）

Parameter	Symbol	Test Condition	Min	Typ	Max	Unit
Reverse Working Voltage	VRWM				5	V
Breakdown Voltage	VBR	Ir=1mA	5.6			V
Reverse Leakage Current	lR	VRWM  =5V			1	μA
Clamping Voltage	Vc	IpP =1A(8x20 μs pulse)			9.8	V
Clamping Voltage	Vc	Ipp =5A(8x20 μs pulse)			15	V
Junction Capacitance	CJ	VR=0V,f=1MHz		15		pF
