XC7026 是一款针对 CMOS 图像传感器的专业级图像处理芯片，专注于数字高清图像应用。芯片内置图像处理器，可以对输入图像进行校正，亮度和色度增强，空域去噪 2DNR，以及自动曝光和自动白平衡。最高支持 2M 的CMOS 图像传感器，一组 10-bit 的 DVP 输入接口，一组 8-bit 的 DVP 输出接口。
特性
支持的摄像头大小与帧率
1080p@30fps
高性能图像处理功能
坏点校正
去光圈效应
Gamma 曲线调整
Demosaic 处理
自动白平衡
自动曝光增益控制
自适应 2D 去噪
图像锐化处理
颜色校正和色度增强
图像的裁剪与缩小
接口
一组 DVP 输入，接收 10-bit sensor 数据
一组 DVP 输出，输出 8-bit 数据
一组 I2C slave 接口，接收主控命令
一组 I2C master 接口，控制摄像头
可编程 GPIO，支持 UART
电压标准
VDDIO1 1.8V
VDDIO2 3.3V
CVDD 1.1V
工作温度范围 -20°C~ 85°C
封装：0.4mm pitch 标准 6x6 QFN48
应用
视频监控
行车记录仪

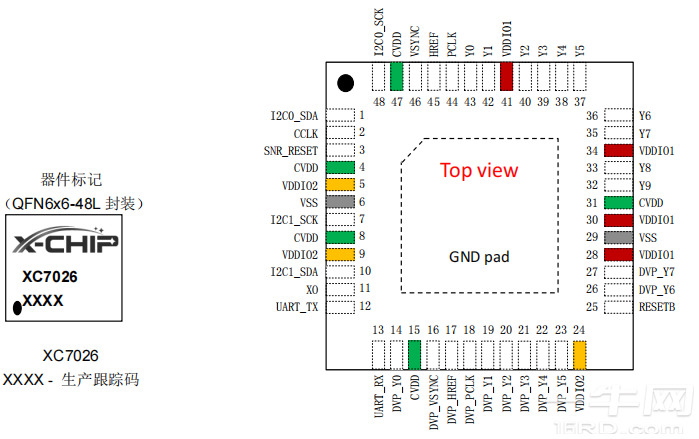

图 1 引脚分布(俯视图)及标记图
图 1 引脚分布(俯视图)及标记图

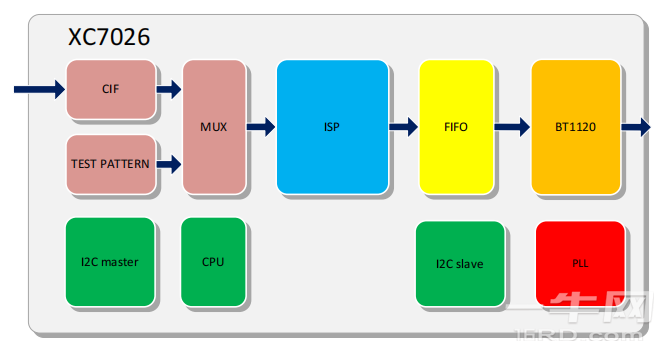

1.2 内部结构框图
图 2 内部结构框图
图 2 内部结构框图
1.4 参考设计
图 3 参考电路
图 3 参考电路
2 指标
2.1 工作条件
表 2 推荐工作条件
| Symbol | Descriptions | Condition | Min | Typ | Max | Unit | | VDDIO1 | Sensor bank IO电源 | 1.8V标准电压 | 1.73 | 1.8 | 1.98 | V | | VDDIO2 | Host bank 10电源 | 3.3V标准电压 | 2.97 | 3.3 | 3.6 | V | | CVDD | Core电源 | 1.1V标准电压 | 1.0 | 1.1 | 1.2 | V |
