hi3531DV100是一款针对多通道高清（1080p/720p）或标清（D1/960H）DVR的专业SoC。 Hi3531DV100提供嵌入式双核ARM A9处理器、高性能H.265视频编解码引擎、集成各种复杂图形处理算法的高性能视频/图形处理引擎、HDMI/VGA高清输出、 各种外围接口。 这些特性使得Hi3531DV100能够为客户的产品提供高性能、高画质、低成本的模拟HD/SDI解决方案，同时大幅降低eBOM成本。

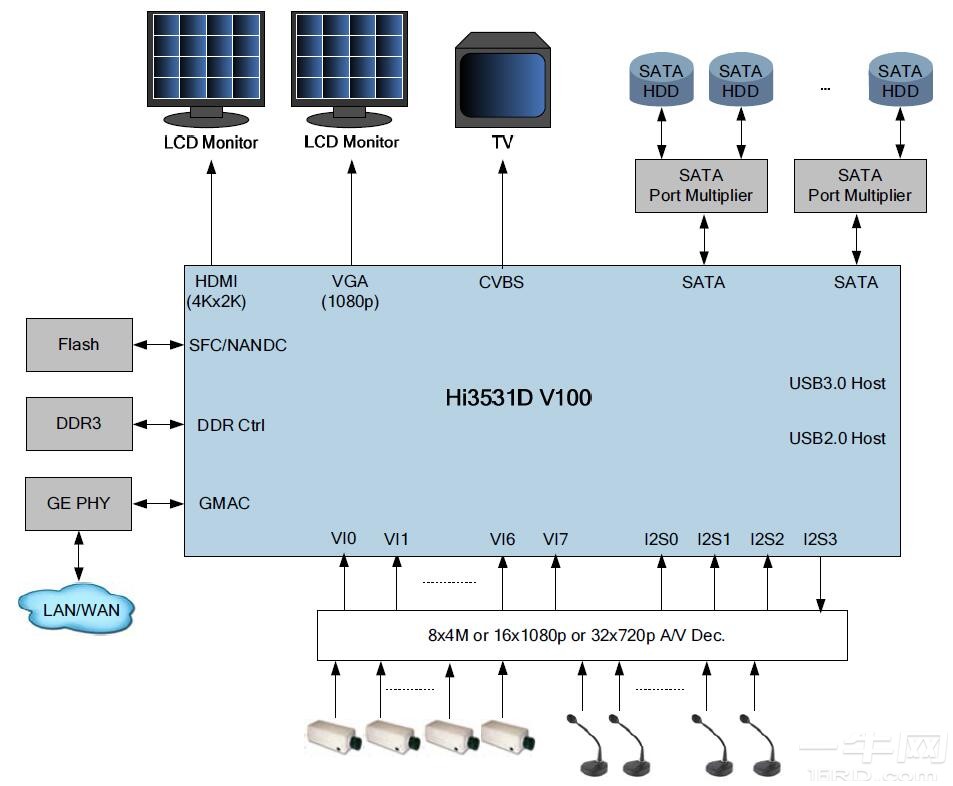

Hi3531DV100的典型应用场景如下图所示。
Hi3531DV100应用框图

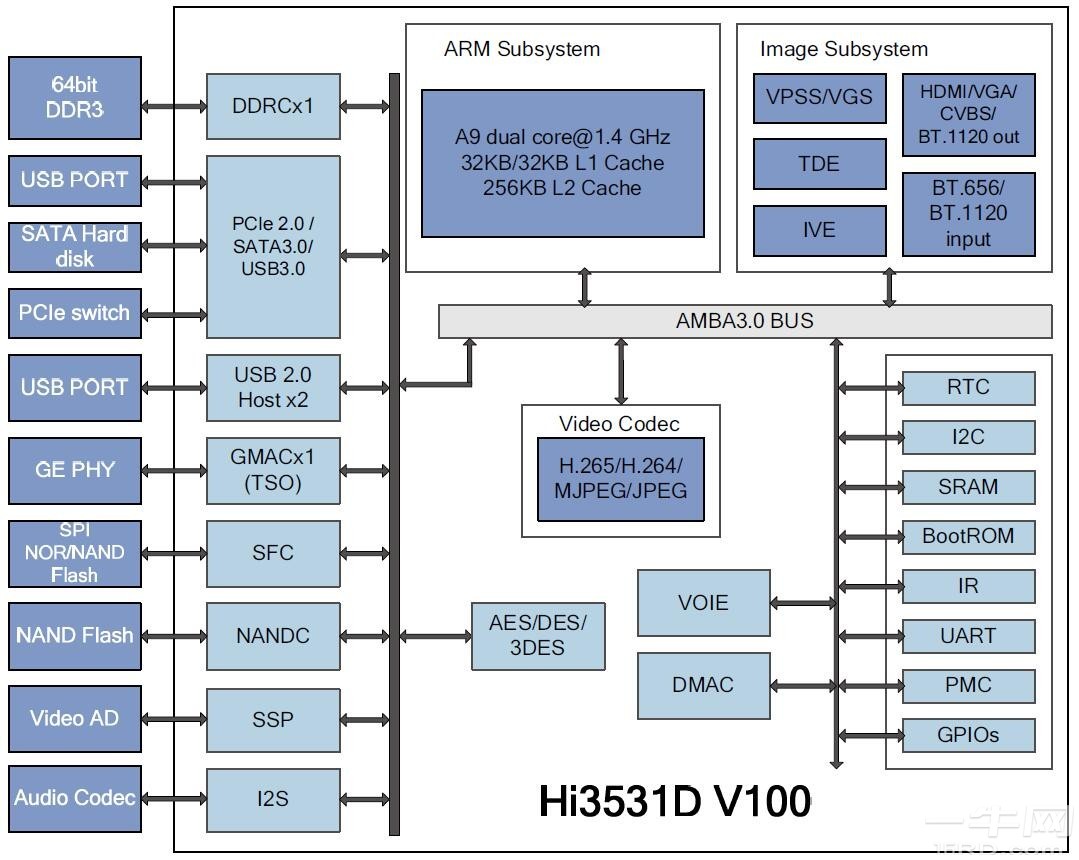

Hi3531DV100的逻辑框图如下图所示。
Hi3531DV100的逻辑框图
Hi3531DV100处理器核心
双核 ARM Cortex A9@1.4 GHz
- 32 KB 一级 I 高速缓存、32 KB 一级 D 高速缓存
- 256 KB 二级缓存
- NEON 和 FPU
Hi3531DV100视频编码/解码协议
- H.265 Main Profile，5.0 级编码
- H.265 Main Profile，5.1 级解码
- H.264 Baseline/Main/High Profile，Level 5.1 编码
- H.264 Baseline/Main/High Profile，Level 5.2 解码
- MPEG-4 SP、L0–L3/ASP L0–L5 解码
- MJPEG/JPEG 基线
Hi3531DV100视频编码/解码
− 8x1080p@30 fps H.265/H.264编码+8xD1@30 fps H.265/H.264编码+8x1080p@30 fps H.265/H.264解码+8x1080p@2 fps JPEG编码
− 16x720p@30fps H.265/H.264编码+16xD1@30fps H.265/H.264编码+16x720p@30fps H.265/H.264解码+16x720p@2fps JPEG编码
− 32x960H@30fps H.265/H.264编码+32xCIF@30fps H.265/H.264编码+16x960H@30fps H.265/H.264解码+32x960H@2fps JPEG编码
- 恒定比特率(CBR)模式、可变比特率(VBR)模式、FIXQP模式、自适应可变比特率(AVBR)模式和QpMap模式
- 最大 40 Mbit/s 输出比特率
- ROI编码
- 彩色到灰度编码
智能视频分析
集成IVE，支持运动检测、周界布防、视频诊断等多种智能分析应用
视频和图形处理
- 视频预处理和后处理，包括去隔行、锐化、3D 去噪、DCI 和去马赛克
- 输出视频和图形的防闪烁
- 1/15x 至 16x 视频缩放
- 1/2x 至 2x 图形缩放
- 四个覆盖区域
- 八个区域OSD叠加
音频编码/解码
- ADPCM、G.711 和 G.726 硬件音频编码
- 符合多种协议的软件音频编解码
安全引擎
由硬件实现的 AES、DES 和 3DES 算法
视频接口
− 8个8位接口和1个16位视频级联接口
− 两个8位接口可组成16位接口
− 每个8位接口108 MHz/144 MHz 4xD1/960H TDM输入（总共32xD1/32x960H实时视频输入）
− 每个8位接口144 MHz/148.5 MHz 2x720p TDM输入（总共16x720p@30 fps实时视频输入）
− 每个8位接口通过148.5 MHz双边采样或297 MHz单边采样实现4x720p TDM输入（总共32x720p@30 fps实时视频输入）
− 每个8位接口148.5 MHz BT.1120 Y/C交错模式输入（总共8x1080p@30 fps实时视频输入）
− 每个8位接口通过148.5 MHz双边采样或297 MHz单边采样提供2x1080p TDM输入（总共16x1080p@30 fps实时视频输入）
− 每个8位接口通过148.5 MHz双边采样或297 MHz单边采样实现1x4M (2560 x 1440) TDM输入（总共8x4M@30 fps实时视频输入）
− 每个16位接口148.5 MHz BT.1120标准模式（总共4x1080p@60 fps实时视频输入）
− 1x 3840 x 2160@30 fps 输入，通过 148.5 MHz 双边沿采样或 297 MHz 单沿采样，用于 16 位视频级联输入接口
− 1个HDMI 2.0输出接口，最大输出3840 x 2160@60 fps
− 1个VGA高清输出接口，最大输出2560 x 1600@60 fps
− 1个BT.1120高清输出接口，最大输出1080p@60fps
− 1个BT.1120视频级联输出接口，最大输出3840 x 2160@30 fps
− 2个独立的高清输出通道（DHD0和DHD1），可通过任意高清接口（HDMI、VGA或BT.1120/级联接口）输出
− DHD0 64 画面输出，最大输出 3840 x 2160@60 fps
− DHD1 64 画面输出，最大输出 1080p@60 fps
− 1个CVBS标清输出接口
− 三个 ARGB1555 或 ARGB8888 格式的全屏 GUI 图形层，用于两个高清通道和一个标清通道
− 两个ARGB1555或ARGB8888格式（可配置）的硬件光标层，最大分辨率为256 x 256
音频接口
5个单向I2S/PCM接口
- 3路输入接口，支持20路复用输入
- 2个输出接口，支持双路输出
- 16 位音频输入和输出
以太网端口
1 个千兆以太网端口
- RGMII、RMII 和 MII 模式
- 10/100 Mbit/s 半双工或全双工
- 1000 Mbit/s 全双工
- TSO 用于减少 CPU 使用率

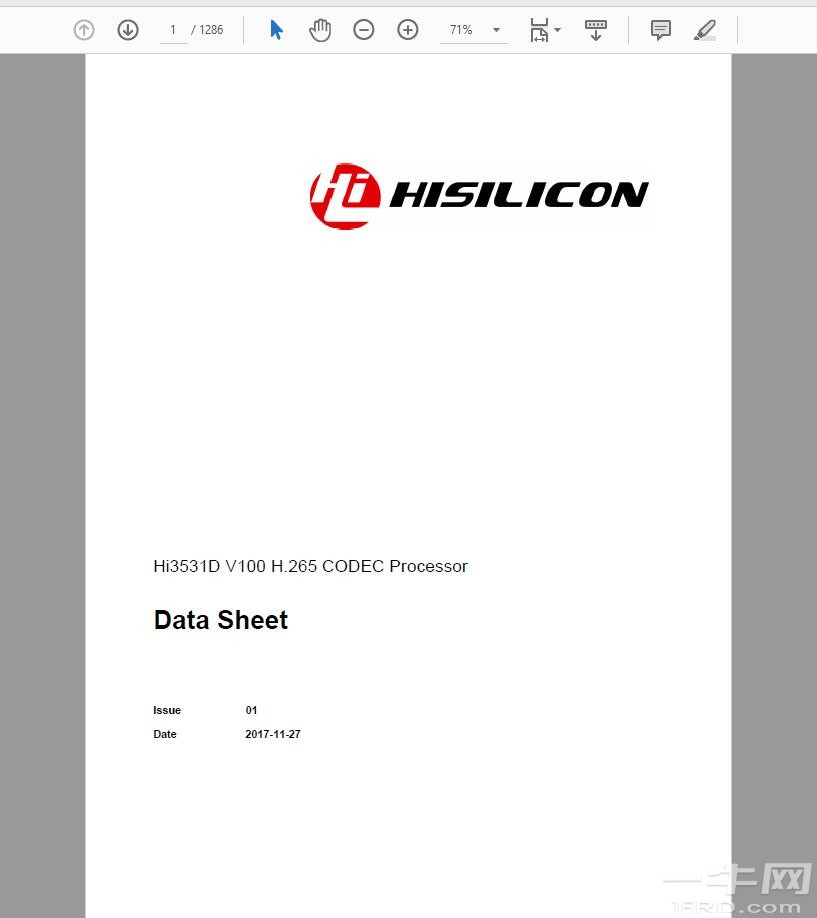

共1286页，需要的下载文档查看
|
|
|
|
|
|
|
|
|
|
