XC5026A 是一款针对 CMOS 图像传感器的专业级图像处理芯片，专注于模拟高清图像传输应用，内置增强引擎提高模拟高清信号传输距离和质量。芯片内置图像处理器，可以对输入图像进行校正，亮度和色度增强，空域去噪 2DNR，以及自动曝光和自动白平衡。最高支持 2M 的 CMOS 图像传感器，一组 10-bit 的 DVP 输入接口；支持标准的 CVBS 复合视频输出，也支持 720p@25/30fps 和 1080p@25/30fps 的 HDCCTv 模拟高清输出。

特性

支持的摄像头大小与帧率
1080p@30fps
高性能图像处理功能
坏点校正
去光圈效应
Gamma 曲线调整
Demosaic 处理
自动白平衡
自动曝光增益控制
自适应 2D 去噪
图像锐化处理
颜色校正和色度增强
图像的裁剪与缩小
辅助功能
支持倒车线
支持 TDN
接口
一组 DVP 输入，接收 10-bit sensor 数据
一组 UART slave 接口，接收 host 控制
一组 I2C master 接口，控制摄像头
一组四线 SPI 接口，访问 SPI nor-flash
可编程 GPIO
视频输出
标准复合视频：CVBS
HDcctv：1080p@25/30fps
720p@25/30fps
电压标准
VDDIO1 1.8
VDDIO2 3.3V
DAC_AVDD 3.3V
CVDD 1.1V
工作温度范围 -40°C~ 85°C
封装：0.4mm pitch 标准 6x6 QFN48

应用

视频监控
行车记录仪

1.2 内部结构框图

图 2 内部结构框图

图 2 内部结构框图

1.3 订购信息

产品型号	工作温度范围	封装形式	RoHS	发货形式
XC5026A	-20℃~70℃	QFN48,6mmx6mm	是	Tray盘包装

1.4 参考设计

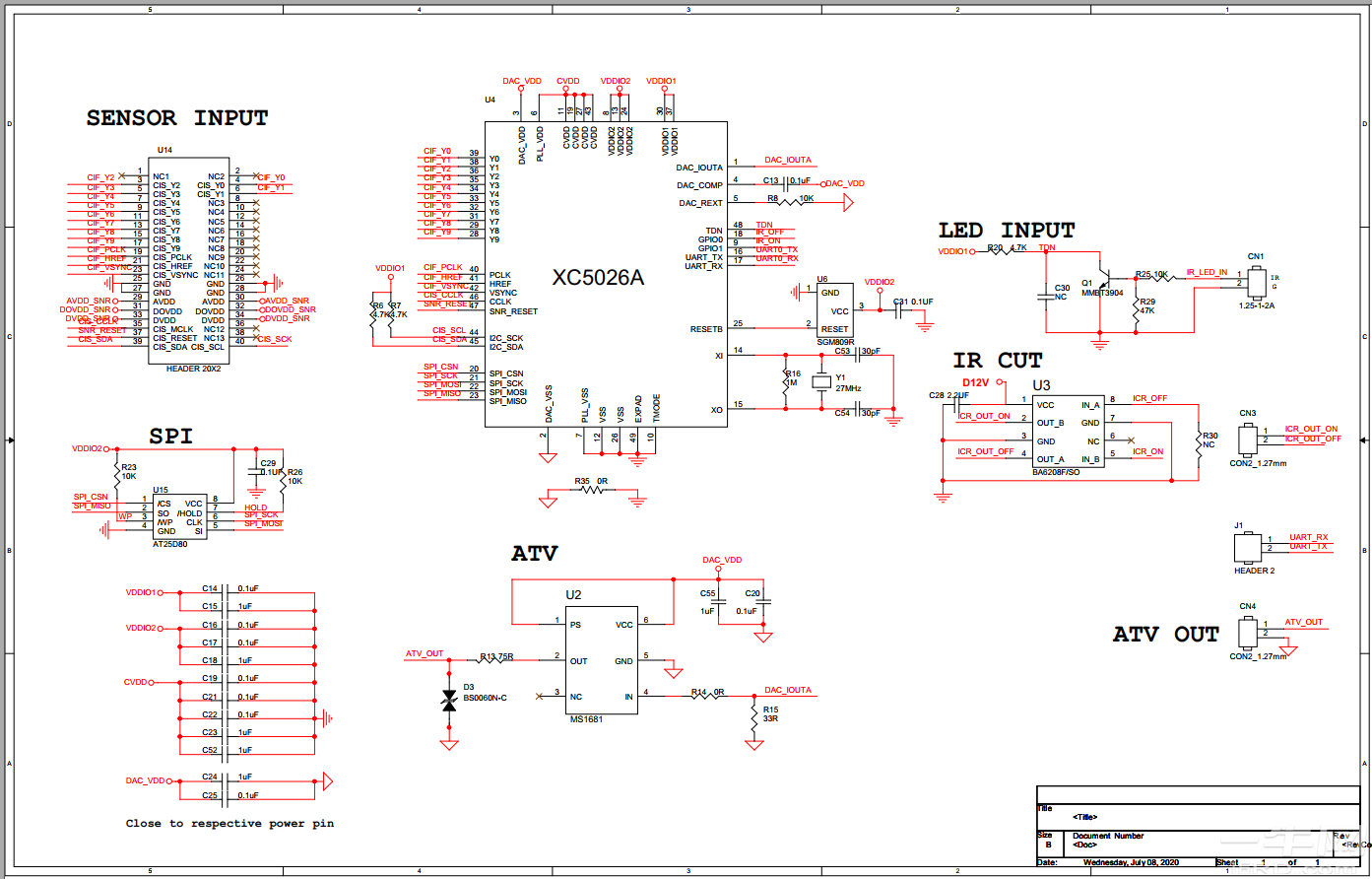

图 3 参考电路

图 3 参考电路

2指标
2.1 工作条件
表 2 推荐工作条件

Symbol	Descriptions	Condition	Min	Typ	Max	Unit
VDDIO1	Sensor bank10电源	1.8V标准电压	1.7	1.8	1.9	V
VDDI02	Host bank 10电源	3.3V标准电压	3.0	3.3	3.6	V
DAC VDD	DAC电源	3.3V标准电压	3.0	3.3	3.6	V
CVDD	Core电源	1.1V标准电压	1.0	1.1	1.2	V

2.2 性能指标
表 3 性能指标

Symbol	Descriptions	Condition	Min	Typ	Max	Unit
Vil	Input Low Voltage	3.3V标准电压			0.8	V
Vil	Input Low Voltage	1.8V标准电压			0.6	V
Vih	Input High Voltage	3.3V标准电压	2.0			V
Vih	Input High Voltage	1.8V标准电压	1.1			V
Vol	Output Low Voltage	3.3V标准电压			0.4	V
Vol	Output Low Voltage	1.8V标准电压			0.4	V
Voh	Output High Voltage	3.3V标准电压	2.9			V
Voh	Output High Voltage	1.8V标准电压	1.4			V
1080P@30fps
IyDDiO1	VDDIO1电流	1.8V标准电压		5	10	mA
IyDDIO2	VDDIO2电流	3.3V标准电压		5	10	mA
IDAC VDD	DAC VDD电流	3.3V标准电压		30	40	mA
IcvDD	CVDD电流	1.1V标准电压		50	80	mA
720P@30fps
lypDio₁	VDDIO1电流	1.8V标准电压		4	8	mA
IvDDIO₂	VDDIO2电流	3.3V标准电压		4	8	mA
DAC VDD	DAC VDD电流	3.3V标准电压		30	40	mA
IcvDD	CVDD电流	1.1V标准电压		30	60	mA
Sleep Mode
IVDDIO1 SLEEP	VDDIO1电流	1.8标准电压				uA
IyDDIO2 SLEEP	VDDIO2电流	3.3V标准电压				mA
IDAC VDD SLEEP	DAC VDD电流	3.3V标准电压				uA
IcvDD SLEEP	CVDD电流	1.1V标准电压				mA
