ADI MAX38911/MAX38912 11µVRMS低噪声500mA LDO线性稳压器datasheet

example

MAX38911/MAX38912 是低噪声、高PSRR PMOS 线性稳压器，可提供高达 500mA 的负载电流，在 10Hz 至 100kHz 范围内输出噪声仅为 11µVRMS。
稳压器的内部电路可提供可编程的浪涌电流限制、输出过流限制、反向电流限制和热过载保护，可完全防止损坏。
MAX38912 通过使用两个外部反馈电阻器，可在 0.8V 至 5.0V 范围内调节输出电压，从而提高了灵活性。 MAX38911ANT 的设计理念如下
MAX38911ANT 采用 1.42mm x 0.83mm、3 x 2、6 凸块、0.4mm 间距 WLP 封装，而 MAX38911ATA 和 MAX38912ATA 则采用 8 引脚、2mm x 2mm TDFN 封装。

应用
- 移动电话
- 数码相机和音频设备
- 便携式和电池供电设备
- 便携式高性能传感器


应用
- 物联网传感器
- 成像和高频传感器
优点和功能
- 提供宽广、灵活的工作范围
- 1.7V 至 5.5V 输入电源范围
- 0.8V 至 5.0V 输出电压范围
- 500mA 最大输出电流
- 500mA 负载和 5.0V 输入电压时的 24.3mV 压降
- 低功耗模式下 19.2µA 空载电源电流
- 正常模式下 332µA 电源电流
- <1µA 关机电源电流
- 降低噪声并提高精度
- 11µVRMS 输出噪声，10Hz 至 100kHz
- 70dB PSRR（10kHz、250mA 负载电流和
300mV 输入和输出电压间隔
- 在负载、线路和温度变化时具有 ±1% 的直流精度
- 易于使用，保护功能强大
- 输出电容为 2µF（最小有效值）时保持稳定
- 可编程软启动率
- 过流和过温保护
- 反向电流保护
- 电源接通输出
- 减小尺寸，提高可靠性
- 1.42mm x 0.83mm、3 x 2、6 凸块、0.4mm 间距 WLP
- 2mm x 2mm，8 引脚 TDFN 封装
-40°C 至 +125°C 工作温度 订货信息见数据末尾

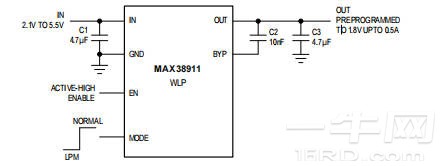

应用示意图

应用示意图

包装信息

Package Code	N60P1+1
Outline Number	21-100458
Land Pattern Number	Refer to Appl ica tion Note 1891
Thermal Resistance, Four-Layer Board
Junction to Ambient (θ.JA)	95.15°C/W
Junction to Case (θJc)	N/A

电气特性

U
PARAMETER	SYMBOL	CONDITIONS	MIN      TYP       MAX	UNITS
nput Voltage Range	ViN	Guaranteed by output accuracy VouT<VN-VDQ	1.7                 5.5	V
nput Undervoltage Lockout	VUVLO	ViN rising,100mV hysteresis	1.5       1.6       1.7	V
Output Voltage Range (MAX38911)	VOUT	Output voltage preprogrammed	0.8                 5.0	V
