匠芯创D12X系列高性能智能屏MCU控制器简介

jackwong

D12x 是一款基于 RISC-V 的高性能、国产自主、工业级高清显示与智能控制 MCU，配备强大的 2D 图形加速处理器、PNG/JPEG 解码引擎、丰富的接口，支持工业宽温，具有高可靠性、高开放性，可广泛应用于工业自动化控制、串口屏等智慧工业和智慧家居领域。

匠芯创D12X特性

CPU 内核

• 单核32位RISC-V I-Cache 32KB、D-Cache 16KB 工作频率可达400MHz@1.1V

存储和启动

• 32KB BROM、32KB SRAM 内封4/8 MB PSRAM，最高速率200MHz 支持SPI NAND/NOR、eMMC及SD卡启动 支持UART烧录和SD卡量产 支持CRC-32、累加和的校验加速 支持SPI在线加解密

多媒体图形系统

• 支持 RGB888/I8080/SPI 显示接口输出 支持PNG解码及 JPEG 解码720P@60fps 支持2D图形加速且最大性能达1080P@60fps 支持任意角度旋转、缩放及透明叠加等 支持伽马、抖动及色彩矩阵调整 支持多窗口处理，最高支持1024x768@60fps 支持两路 PWM 音频输出

通用接口

• 两路SPI接口 两路SD卡/SDIO接口 两路I2C接口 两路CAN 2.0A/B兼容接口 四路PWM 四路UART，RS485收发控制自动切换 五组GPIO共60个可独立配置IO 一组CIR具有红外输入和输出功能 四线电阻触摸屏（RTP）

通用ADC

• 一路速率为1Msps共6通道的12bit SAR ADC

时钟和电源

• 支持内置精度±1%的OSC振荡器和外挂24M晶体两种方式 内置三个LDO，可实现单3.3V电源供电

高可靠性

• HBM±4000V，CDM±700V 芯片结温 Tj -20~105℃ 支持内置温度传感器的高温报警和过温保护

封装

• QFN68（7x7mm 0.35mm间距） 可选合封 PSRAM、NOR Flash、SPI NAND

软件

• 支持 RT-Thread、Baremetal 等软件系统 支持 Eclipse、VS Code 等主流 IDE 工具 支持 LVGL、AWTK 等 GUI 图形框架 支持 APP 独立编译

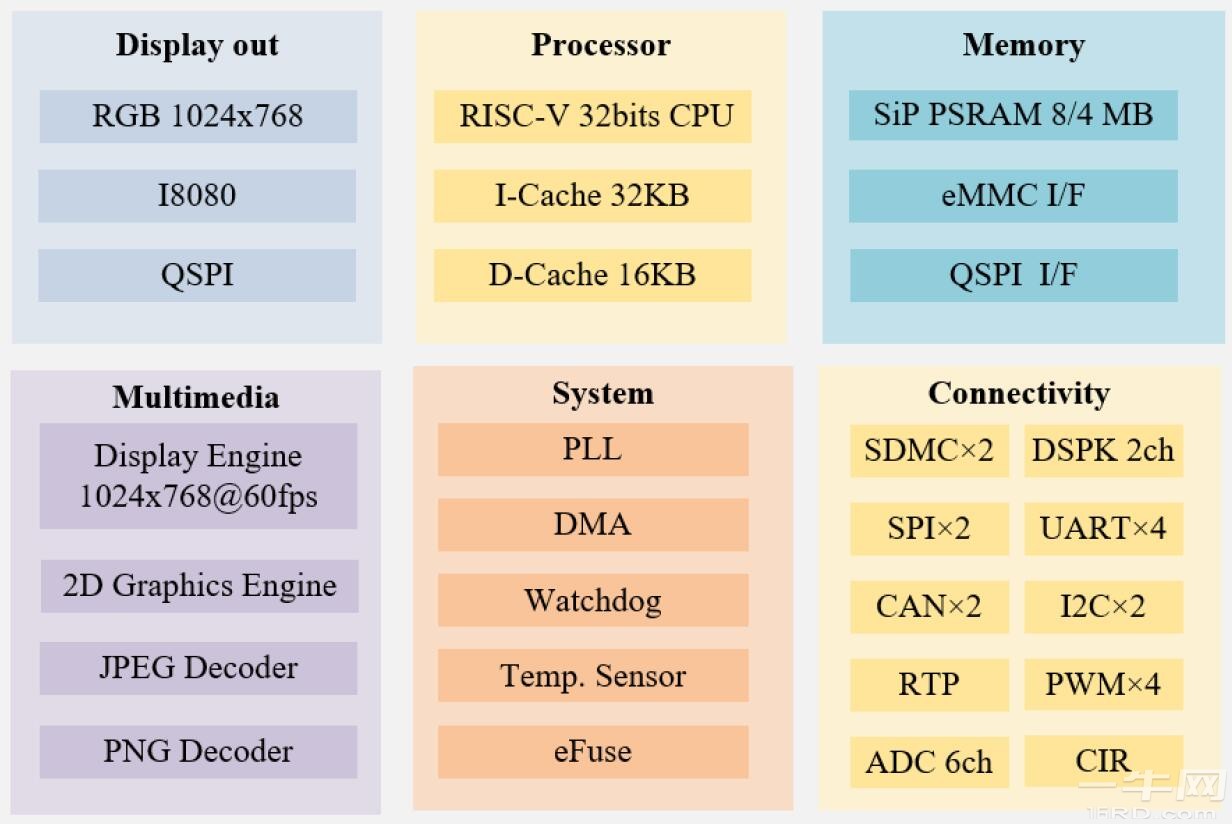

匠芯创D12X功能框图
