禾润电子HT6881 4.7W防削顶单声道音频功率放大器

sfvcvf

HT6881是一款低EMI的，防削顶失真的，单声道免滤波D类音频功率放大器。在6.5V电源，10% THD+N，4Ω负载条件下，输出4.7W功率，在各类音频终端应用中维持高效率并提供AB类放大器的性能。
HT6881的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。同时芯片具有ACF-Off模式。
HT6881具有独有的电磁辐射（EMI）抑制技术和优异的全带宽低辐射性能，辐射水平在不加任何辅助设计时仍远在FCC Part15 Class B 标准之下，不仅避免了干扰其他敏感电路还降低了系统设计难度。其还能切换至AB类模式，以彻底消除电磁辐射。
HT6881内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
此外，HT6881内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

特点
・防削顶失真功能(Anti-Clipping Function, ACF)
・AB类/D类切换
・优异的全带宽EMI抑制性能
・免滤波器数字调制，直接驱动扬声器
・输出功率
1.4W (VDD=3.6V, RL=4Ω, THD+N=10%, Class D)
2.8W (VDD=5.0V, RL=4Ω, THD+N=10%, Class D)
4.7W (VDD=6.5V, RL=4Ω, THD+N=10%, Class D)
2.5W (VDD=5.0V, RL=4Ω, THD+N=10%, Class AB)
・高信噪比SNR：95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%)
・低静态电流（D类）
2.65mA (VDD=3.6V)
3.25mA (VDD=5.0V)
4.00mA (VDD=6.5V)
・低关断电流：＜1µA
・过流保护及自动恢复功能
・过热保护、欠压异常保护功能
・无铅无卤封装，DFN8L, SOP8和SOP8-PP

应用
・便携式音箱
・智能音响
・iPhone/ipod/MP3 docking
・平板电脑
・PMP/MP4/MP5播放器
・导航仪GPS
・便携式游戏机
・手机

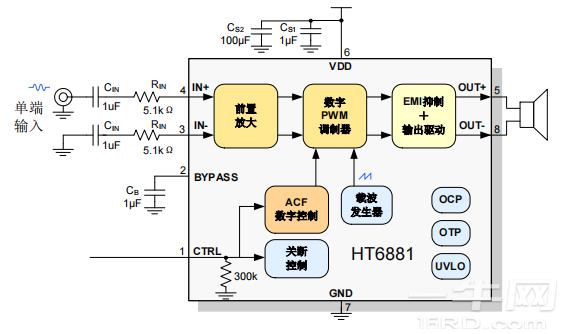

典型应用图

典型应用图

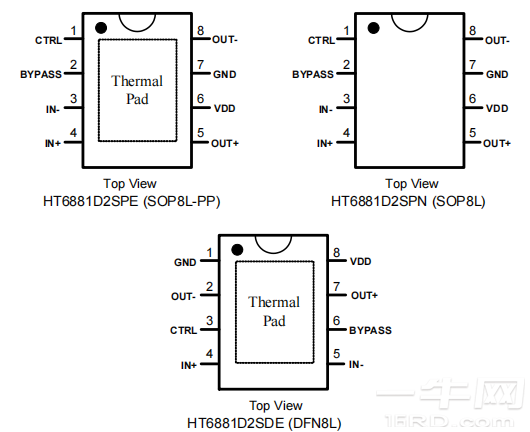

终端配置


终端功能

Terminal No.			Name		l/O*	ESD composition		Function
DFN8L	SOP8L(-PP)
3	1		CTRL		l	PN		Mode control terminal
6	2		BYPASS		A	PN		Analog reference terminal
5	3		IN-		A	PN		Negative input terminal (differential -)
4	4		IN+		A	PN		Positive input terminal (differential +)
7	5		OUT+		O	一		Positive output terminal (differential +)
8	6		VDD		Powe	一		Power supply
1	7		GND		GND			GND
2	8		OUT-		O	一		Negative output terminal (differential -)
Themal   Pad			/		/	/		Connecting to GND plane

订购信息

Part Number		Package Type		Marking			Operating Temperature Range		Shipping Package/MOQ
HT6881D2SPET		SOP8L-PP		HT6881sF			40℃~85℃		Tube/100PCS
HT6881D2SPER		SOP8L-PP		HT6881sP			40℃~85℃		Tape and Reel/2500PCS
HT6881D2SPNT		SOP8L		HT6881LsP			40℃~85℃		Tube/100PCS
HT6881D2SPNR		SOP8L		HT6881LSP			40℃~85℃		Tape and Reel/2500PCS
HT6881D2SDER		DFN8L-PP		HT6881S⁰			40℃~85℃		Tape and Reel/3000PCS
