天嘉润SJR-BTM356 2.4GHz基于QCC3056 WLCSP芯片组蓝牙5.3模块datasheet

坑坑是吃货

Sky Jiarun Technologies 推出蓝牙 5.3 模块的先驱 SJR-BTM356，它是一种高性能、高性价比、低功耗和紧凑型解决方案。该蓝牙模块基于QCC3056 WLCSP芯片组提供完整的 2.4GHz 蓝牙系统，该芯片组是用于蓝牙 2.4GHz 系统的单芯片无线电和基带 IC。该模块是完全合格的单芯片双模 Bluetooth@v5.3 系统。

2 主要功能
BTM356(QCC3056) 特性
通过蓝牙 v5.3 规范认证
双 120 MHz Qualcomm® Kalimba™ 音频 DSP
用于应用的 32/80 MHz 开发处理器
用于系统的固件处理器
灵活的 QSPI 闪存可编程平台
高性能 24 位音频接口
数字和模拟麦克风接口
支持 PWM 的灵活 PIO 控制器和 LED 引脚
串行接口： UART、比特串行器（I²C/SPI）、USB 2.0
高级音频算法
主动降噪： 混合、前馈和反馈模式，使用 数字或模拟麦克风，使用 Qualcomm® 提供的许可密钥启用
Qualcomm® aptX™ 和 aptX HD 音频
1 或 2 麦克风 Qualcomm® cVc™ 耳机语音处理
集成 PMU： 用于系统/数字电路的双 SMPS，集成式锂离子电池 充电器
应用子系统
双核应用子系统 32/80 MHz 工作频率
32 位固件处理器（保留给系统使用）执行：
蓝牙上层堆栈
配置文件
内务管理代码
32 位开发处理器执行：开发应用程序
两个内核都使用 QSPI 从外部闪存执行代码，时钟频率为 32 MHz 或 80 MHz。 频率或 80 MHz
每个内核的片上缓存可优化性能和功耗
蓝牙子系统
符合蓝牙 v5.3 规范，包括 2 Mbps 蓝牙低功耗 和蓝牙低功耗异步通道
Qualcomm® 蓝牙高速链路
单端天线连接，带片上平衡器和 Tx/Rx 开关
支持蓝牙、低功耗蓝牙和混合拓扑结构
支持 1 类

3 应用
高通 TrueWireless™ 立体声耳塞
USB 加密狗

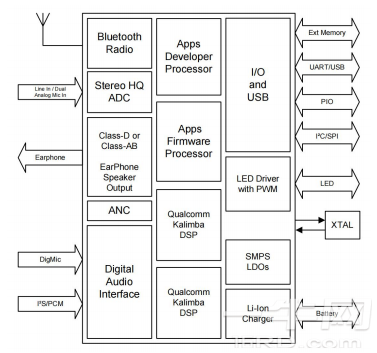

4 框图

框图

5 一般规格

Model    Name	SJR-BTM356
product Description	Bluetooth 5.3 Class1.5 Module
Bluetooth Standard	Bluetooth 5.3
Chipset	QCC3056    WLCSP
Dimension	13mm x18mm x 2.8mm
Operating Conditions
Voltage	2.8~4.3V
Temperature	-40～+85℃
Storage Temperature	-40～+85℃
Electrical Specifications
Frequency Range	2402～2480MHz
Maximum RF Transmit Power	9dBm
π/4 DQPSK Receive Sensitivity	-93dBm
8DPSK Receive Sensitivity	-87dBm
