ZB25VQ40A/20A 非易失性闪存设备支持标准串行外设接口 (SPI)。支持传统的 SPI 单位串行输入和输出（单 I/O 或 SIO），以及可选的双位（双 I/O 或 DIO）和四位（四 I/O）串行协议。这种多宽度接口称为 SPI 多 I/O 或 MIO。
ZB25VQ40A/20A 支持标准串行外设接口 (SPI)、双通道/四通道 I/O SPI 以及 2 个时钟指令周期的四通道外设接口：串行时钟、芯片选择、串行数据 I/O0 (DI)、I/O1 (DO)、I/O2 (WP#) 和 I/O3 (HOLD# / RESET#)。支持高达 104MHz 的 SPI 时钟频率，使用快速读取双通道/四通道 I/O 时，双通道 I/O 的等效时钟速率可达 208MHz（104MHz x 2），四通道 I/O 的等效时钟速率可达 416MHz（104MHz x 4）。这些传输速率超过了标准异步 8 位和 16 位并行闪存。连续读取模式允许高效访问存储器，只需 8 个时钟的指令开销即可读取 24 位地址，实现真正的 XIP（就地执行）操作。
保持引脚、写保护引脚和可编程写保护（顶部或底部阵列控制）提供了进一步的控制灵活性。此外，该器件还支持 JEDEC 标准的制造商和器件 ID、SFDP 寄存器、64 位唯一序列号和三个 256 字节安全寄存器。
ZB25VQ40A/20A 为空间、信号连接和电源有限的系统提供了理想的存储解决方案。这些存储器的灵活性和性能优于普通串行闪存器件。它们非常适合将代码影射到 RAM、直接执行代码 (XIP) 和存储可重复编程的数据。
特点
低功耗运行
- 单电源 2.3V-3.6V
4M/2M 位串行闪存
- 4 M 位/512K 字节/2,048 页
- 2 M 位/256K 字节/1,024 页
- 每个可编程页 256 字节
- 统一 4K 字节扇区，32K/64K 字节块
新系列 SpiFlash 存储器
- 标准 SPI： CLK、CS#、DI、DO、WP#、HOLD/ RESET#
- 双 SPI： CLK、CS#、DI、DO、WP#、HOLD# / RESET#
- 四路 SPI： CLK、CS#、IO0、IO1、IO2、IO3
- 软件和硬件复位
- 自动递增读取功能
温度范围
- 工业（-40°C 至 +85°C）
- 扩展型（-20°C 至 +85°C）
低功耗
- 9 mA 典型有效电流
- 2 uA 典型掉电电流
高效 "连续读取 "和四重读取
- 具有 8/16/32/64 字节包络功能的连续读取
- 只需 8 个时钟即可寻址存储器
- 四外设接口减少指令 开销
灵活架构，4KB 扇区
- 扇区擦除（4K 字节）
- 块擦除（32K/64K 字节）
- 页编程（最多 256 字节
- 超过 100K 次擦除/编程周期
- 数据保存期超过 20 年
高级安全功能
- 软件和硬件写保护
- 顶部/底部、互补阵列保护
- 每个器件 64 位唯一 ID
- 可发现参数（SFDP）寄存器
- 带 OTP 的 3X256 字节安全寄存器 锁
- 易失性和非易失性状态寄存器位
高性能编程/擦除速度
- 页编程时间：典型值 600us
- 扇区擦除时间 典型值：40 毫秒
- 块擦除时间：典型值 200ms
- 芯片擦除时间：典型值为 1.5s
封装选项
- SOP8 - 150mil/208mil
- TFBGA24
- TSSOP8 - 173mil
- DFN8（1.5*1.5*0.45 毫米）
- DFN8（2*3*0.55 毫米）
- 所有无铅封装均符合 RoHS 规范
2. 方框图
图 2.1 框图
图 2.1 框图
3. 连接图

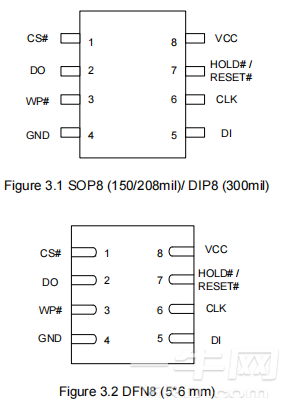

3. 连接图
