匠芯创D13X(D131BB/D133CB/D133EB)国产自主 32 位RISC-V快速入门

jackey · 发表于 2023-11-3 17:33

一、SOC

D13X系列是一款高性能的全高清显示和智能控制MCU，采用国产自主 RISC-V 内核，内置片上256KB~1MB 大容量SRAM以及32Mb/64Mb PSRAM，并提供丰富的互联外设接口，配备了2D图像加速引擎和JPEG/PNG 解码引擎，可以满足各类交互设计场景和多媒体互动需求，具有高可靠性、高安全性、高开放度的特点，可以面向于泛工业领域应用。

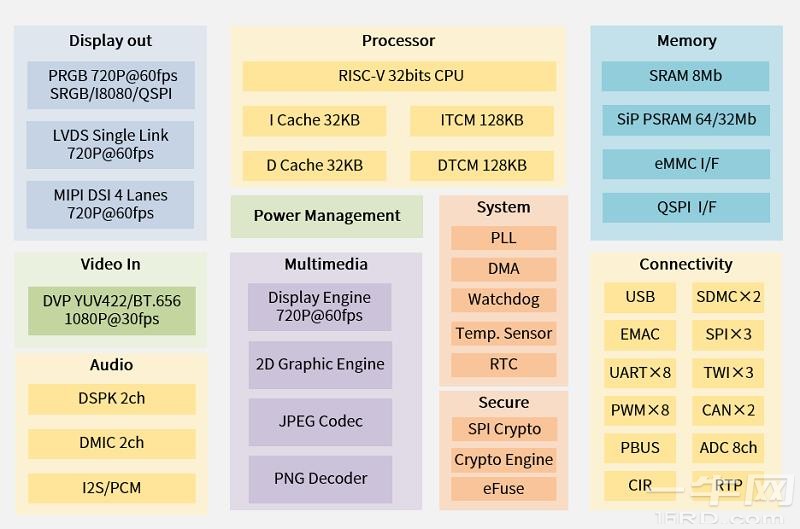

1、功能框图

D13X功能框图

2、应用框图

D13X应用框图

二、代码仓库

D13 系列通过码云（gitee）提供 Luban-Lite（RTOS）、Baremetal（裸机）、相关文档、相关工具等共 4 个仓库的下载，全部开源。

1、Luban-Lite

git clone https://gitee.com/artinchip/luban-lite.git

2、Baremetal

git clone https://gitee.com/artinchip/baremetal.git

3、文档

git clone https://gitee.com/artinchip/d13x-doc.git

4、工具

git clone https://gitee.com/artinchip/tools.git

三、Luban-Lite

Luban-Lite 是 ArtInChip 基于 RT-Thread 深度开发的嵌入式实时系统，本章节主要介绍如何在Linux和Windows上快速搭建环境和编译固件，eclipse等IDE工具的使用请参考详细文档。

1、下载 Luban-Lite

Luban-Lite SDK 的代码托管于 Gitee 服务器中，为开源代码，可以直接从如下仓库下载：

git clone https://gitee.com/artinchip/luban-lite.git

2、Linux 系统

Luban-Lite SDK 的开发可以在 Linux 系统中进行，Luban-Lite SDK 目前自动支持的 Linux 发行版为：

Ubuntu 14.04、16.04、18.04、20.04、22.04
CentOS 7.x、8.x

Ubuntu 的安装教程在网上有很多可参考，以及相关常见问题也可以通过搜索查找解决方案。

Ubuntu 官方网站：http://www.ubuntu.com
中文地址为：http://www.ubuntu.org.cn/index_kylin
桌面版下载地址：http://www.ubuntu.com/download/desktop

2.1安装依赖 Luban-Lite 的开发环境中，还需要安装一些依赖包：

Python2：用于编译
scons：自动化构建工具
Python3 + pycryptodomex：用于打包和签名

在命令行中安装以上依赖的方法：

~/luban-lite$ cd luban-lite/
~/luban-lite$ sudo apt install scons
~/luban-lite$ sudo apt install pip
~/luban-lite$ cd tools/env/local_pkgs/
~/luban-lite$ tar xvf pycryptodomex-3.11.0.tar.gz
~/luban-lite$ cd pycryptodomex-3.11.0
~/luban-lite$ sudo python3 setup.py install

3、Windows 系统

Windows 下对应的各种工具已经存放在 Luban-lite/tools/env/ 目录当中，不需要安装，直接双击 Luban-lite/win_env.bat 或者 Luban-lite/win_cmd.bat 即可。

4、编译 Luban-Lite

~/luban-lite$ scons --list-def //查看有多少配置
Built-in configs:
0. d13x_demo88-nor_baremetal_bootloader_defconfig - Build for d13x_demo88-nor_baremetal_bootloader
1. d13x_demo88-nor_baremetal_helloworld_defconfig - Build for d13x_demo88-nor_baremetal_helloworld
2. d13x_demo88-nor_rt-thread_helloworld_defconfig - Build for d13x_demo88-nor_rt-thread_helloworld
3. d13x_per1-nand_baremetal_bootloader_defconfig - Build for d13x_per1-nand_baremetal_bootloader
4. d13x_per1-nand_baremetal_helloworld_defconfig - Build for d13x_per1-nand_baremetal_helloworld
5. d13x_per1-nand_rt-thread_helloworld_defconfig - Build for d13x_per1-nand_rt-thread_helloworld
6. d13x_per1-nor_baremetal_bootloader_defconfig - Build for d13x_per1-nor_baremetal_bootloader
7. d13x_per1-nor_baremetal_helloworld_defconfig - Build for d13x_per1-nor_baremetal_helloworld
8. d13x_per1-nor_rt-thread_helloworld_defconfig - Build for d13x_per1-nor_rt-thread_helloworld
9. d21x_demo100-nand_baremetal_bootloader_defconfig - Build for d21x_demo100-nand_baremetal_bootloader
10. d21x_demo100-nand_baremetal_helloworld_defconfig - Build for d21x_demo100-nand_baremetal_helloworld
11. d21x_demo100-nand_rt-thread_helloworld_defconfig - Build for d21x_demo100-nand_rt-thread_helloworld
12. d21x_demo100-nor_baremetal_bootloader_defconfig - Build for d21x_demo100-nor_baremetal_bootloader
13. d21x_demo100-nor_rt-thread_helloworld_defconfig - Build for d21x_demo100-nor_rt-thread_helloworld
14. d21x_demo128-nand_baremetal_bootloader_defconfig - Build for d21x_demo128-nand_baremetal_bootloader
15. d21x_demo128-nand_rt-thread_helloworld_defconfig - Build for d21x_demo128-nand_rt-thread_helloworld
16. d21x_demo88-nand_baremetal_bootloader_defconfig - Build for d21x_demo88-nand_baremetal_bootloader
17. d21x_demo88-nand_baremetal_helloworld_defconfig - Build for d21x_demo88-nand_baremetal_helloworld
18. d21x_demo88-nand_rt-thread_helloworld_defconfig - Build for d21x_demo88-nand_rt-thread_helloworld
19. d21x_demo88-nor_baremetal_bootloader_defconfig - Build for d21x_demo88-nor_baremetal_bootloader
20. d21x_demo88-nor_rt-thread_helloworld_defconfig - Build for d21x_demo88-nor_rt-thread_helloworld
21. d21x_per2-nand_baremetal_bootloader_defconfig - Build for d21x_per2-nand_baremetal_bootloader
22. d21x_per2-nand_baremetal_helloworld_defconfig - Build for d21x_per2-nand_baremetal_helloworld
23. d21x_per2-nand_rt-thread_helloworld_defconfig - Build for d21x_per2-nand_rt-thread_helloworld
24. d21x_per2-nor_baremetal_bootloader_defconfig - Build for d21x_per2-nor_baremetal_bootloader
25. d21x_per2-nor_rt-thread_helloworld_defconfig - Build for d21x_per2-nor_rt-thread_helloworld
~/luban-lite$ scons --apply-def=2 //选择 2(d13x_demo88-nor_rt-thread_helloworld_defconfig) 号配置
~/luban-lite$ scons //编译
Image file is generated:
Luban-lite-lite/output/d13x_demo88-nor_rt-thread_helloworld/images/d13x_demo88-nor_v1.0.0.img
编译后的固件名称为 d13x_demo88-nor_v1.0.0.img

四、Baremetal

Baremetal 是 ArtInChip 的嵌入式裸机系统，本章节主要介绍如何在 Linux 和 Windows 上快速搭建环境和编译固件，eclipse 等 IDE 工具的使用请参考详细文档。

1、下载 Baremetal

Baremetal 的下载方法和 Luban 类似，也是开源代码，仓库地址为：

git clone https://gitee.com/artinchip/baremetal.git

2、Linux 系统

Linux 系统的安装和 Luban 的类似，可以和 luban-lite 共用同一个开发环境。

2.1安装依赖

Baremetal 的开发环境中，还需要安装一些依赖包：

Python2：用于编译
scons：自动化构建工具
Python3 + pycryptodomex：用于打包和签名

在命令行中安装以上依赖的方法：

~/aic$ cd berametal/
~/aic$ sudo apt install scons
~/aic$ sudo apt install pip
~/aic$ cd tools/env/local_pkgs/
~/aic$ tar xvf pycryptodomex-3.11.0.tar.gz
~/aic$ cd pycryptodomex-3.11.0
~/aic$ sudo python3 setup.py install

3、Windows 系统

Windows 下对应的各种工具已经存放在 baremetal/tools/env/ 目录当中，不需要安装，直接双击 baremetal/win_env.bat 或者 baremetal/win_cmd.bat 即可。

4、编译 Luban-Lite

~/aic$ scons --list-def //查看有多少配置
Built-in configs:
0. d13x_demo88-nor-xip_baremetal_bootloader_defconfig - Build for d13x_demo88-nor-xip_baremetal_bootloader
1. d13x_demo88-nor_baremetal_bootloader_defconfig - Build for d13x_demo88-nor_baremetal_bootloader
2. d13x_demo88-nor_baremetal_helloworld_defconfig - Build for d13x_demo88-nor_baremetal_helloworld
3. d13x_per1-nand_baremetal_bootloader_defconfig - Build for d13x_per1-nand_baremetal_bootloader
4. d13x_per1-nand_baremetal_helloworld_defconfig - Build for d13x_per1-nand_baremetal_helloworld
5. d13x_per1-nor_baremetal_bootloader_defconfig - Build for d13x_per1-nor_baremetal_bootloader
6. d13x_per1-nor_baremetal_helloworld_defconfig - Build for d13x_per1-nor_baremetal_helloworld
7. d21x_demo100-nand_baremetal_bootloader_defconfig - Build for d21x_demo100-nand_baremetal_bootloader
8. d21x_demo100-nand_baremetal_helloworld_defconfig - Build for d21x_demo100-nand_baremetal_helloworld
9. d21x_demo100-nor_baremetal_bootloader_defconfig - Build for d21x_demo100-nor_baremetal_bootloader
10. d21x_demo128-nand_baremetal_bootloader_defconfig - Build for d21x_demo128-nand_baremetal_bootloader
11. d21x_demo88-mmc_baremetal_bootloader_defconfig - Build for d21x_demo88-mmc_baremetal_bootloader
12. d21x_demo88-nand_baremetal_bootloader_defconfig - Build for d21x_demo88-nand_baremetal_bootloader
13. d21x_demo88-nand_baremetal_helloworld_defconfig - Build for d21x_demo88-nand_baremetal_helloworld
14. d21x_demo88-nor_baremetal_bootloader_defconfig - Build for d21x_demo88-nor_baremetal_bootloader
15. d21x_per2-nand_baremetal_bootloader_defconfig - Build for d21x_per2-nand_baremetal_bootloader
16. d21x_per2-nand_baremetal_helloworld_defconfig - Build for d21x_per2-nand_baremetal_helloworld
17. d21x_per2-nor_baremetal_bootloader_defconfig - Build for d21x_per2-nor_baremetal_bootloader
~/aic$ scons --apply-def=8 //选择 8(d21x_demo100-nand_baremetal_helloworld_defconfig) 号配置
~/aic$ scons //编译
Image file is generated:
baremetal/output/d21x_demo128-
nand_berametal_helloworld/images/d21x_demo128_nand_page_2k_block_128k_v1.0.0.img
编译后的固件名称为 d21x_demo128_nand_page_2k_block_128k_v1.0.0.img

五、工具

ArtInChip 提供两组工具：

AiBurn：单机调试刷机工具
AiBurnPro：一拖八量产刷机工具

1、工具下载

D133 的相关工具使用 gitee 存储和管理，也是开源仓库，可以通过下面的链接进行下载：

git clone https://gitee.com/artinchip/tools.git

2、驱动整理

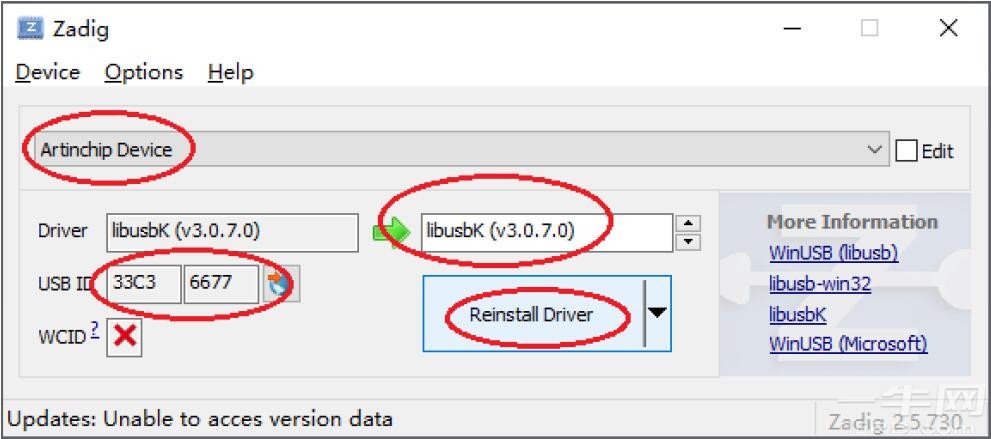

AiBurn 通过 USB 烧录固件时需要 libusb 的支持，如果所用计算的 USB 驱动安装过于复杂而导致 ArtInChip 设备驱动安装异常时建议使用 tools 下的 Zadig 进行 USB 驱动的整理，方法如下图：

驱动整理方法

3、刷机

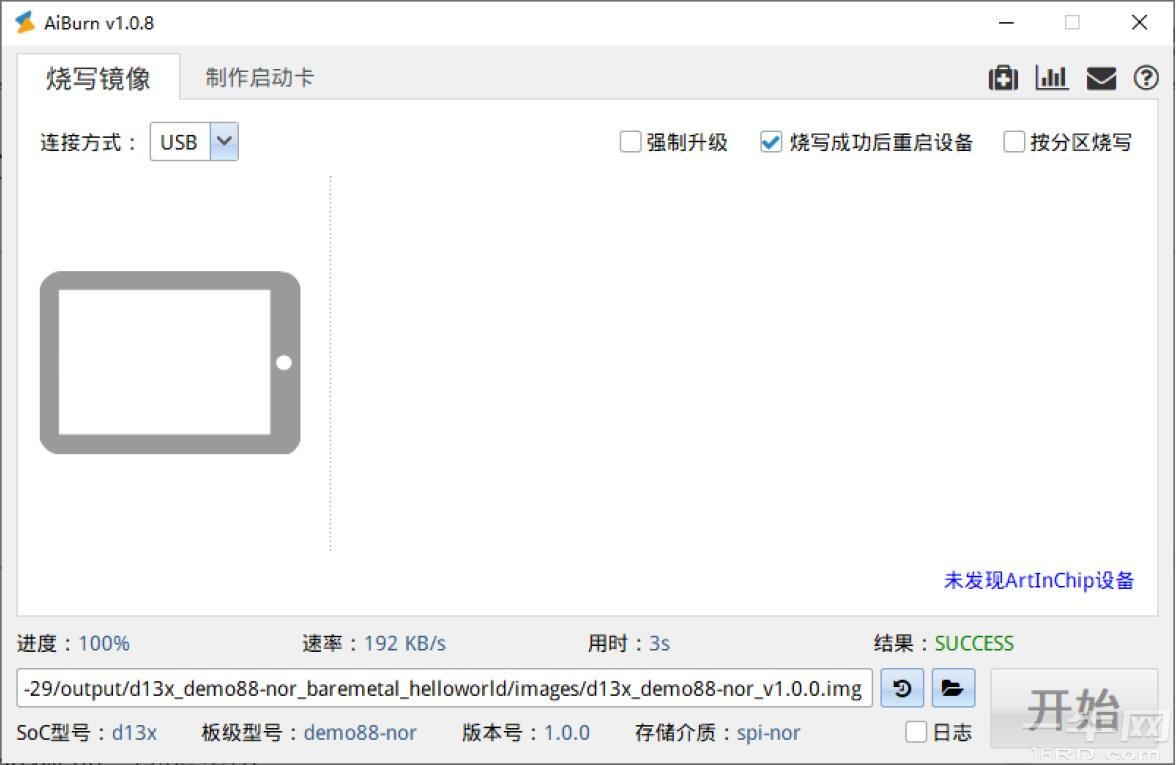

AiBrun 的使用非常简单，选择编译好的镜像，在开发板进入烧写模式后点击“开始”按钮即可自动进行烧写，进入烧写模式有如下几种方式：

终端设备为空片，则上电直接进入 USB 烧写模式启动时（上电或者按“重启键”）按住“烧录键”直接进入烧录模式启动时短路存储介质造成读失败可以进入烧录模式（如果 SPINAND 的 4 和 5 脚）终端设备非空片，如果能进入终端，则执行命令 aicupg ，系统直接重启进入烧写模式

4、串口调试

烧写镜像完成后可以通过串口进行信息的查看，默认的调试串口配置信息为：

BaudRate：115200
Data bits：8
Stop bits：1
Parity：None
Flow control：None

六、开发板

1、D133CBV-V1

1.1开发版标识

D133CBV-QFN88-V1-0 23/07/05

1.2规格

7 寸屏 1024*600，LVDS/MIPI+RTP/CTP
SD Card
QSPI Nor Flash
RTC +USB0
100M Ethernet0
RS485+CAN+UART+I2C
DSPK+Buzzer+DMIC+I2S
WIFI+BT

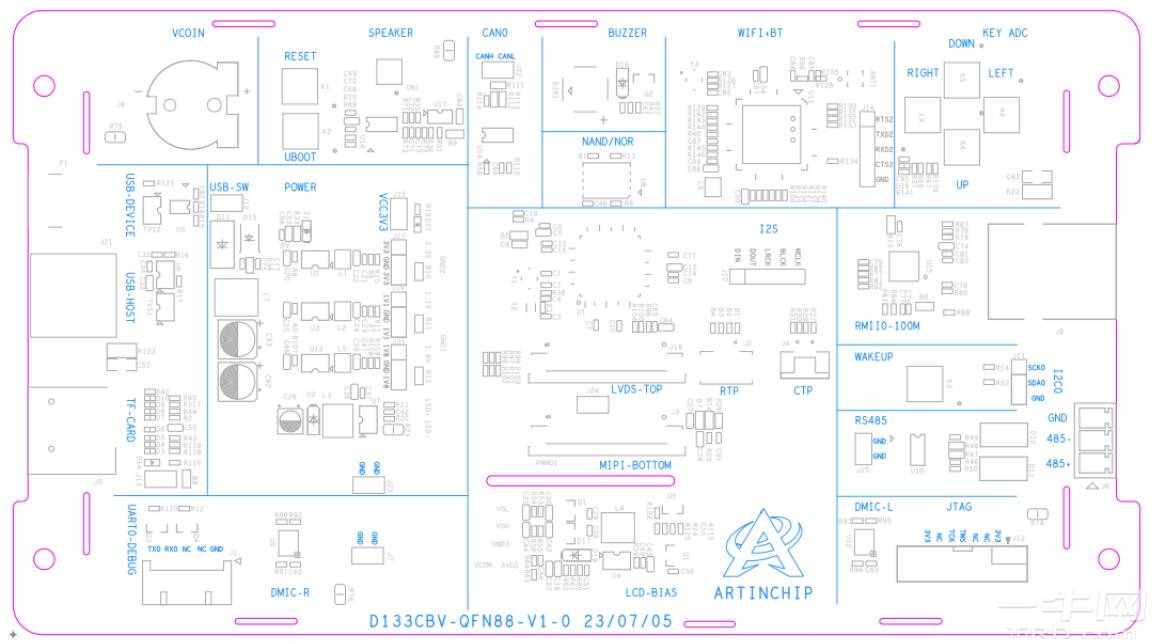

1.3器件布局

器件布局

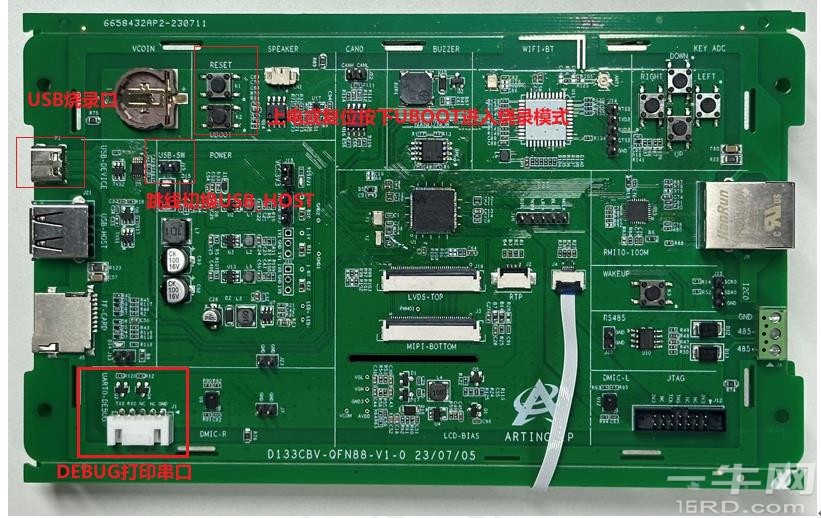

1.4实物图

实物图

1.5方案配置

方案的配置对应的是 target/d13x/demo88-nor/ 工程

固件：d13x_demo88-nor_v1.0.0.img

七、文档

1、文档下载

D13X 的相关文档使用 gitee 存储和管理，也是开源仓库，可以通过下面的链接进行下载，也可以直接索取：

git clone https://gitee.com/artinchip/d13x-doc.git

2、本地搜索

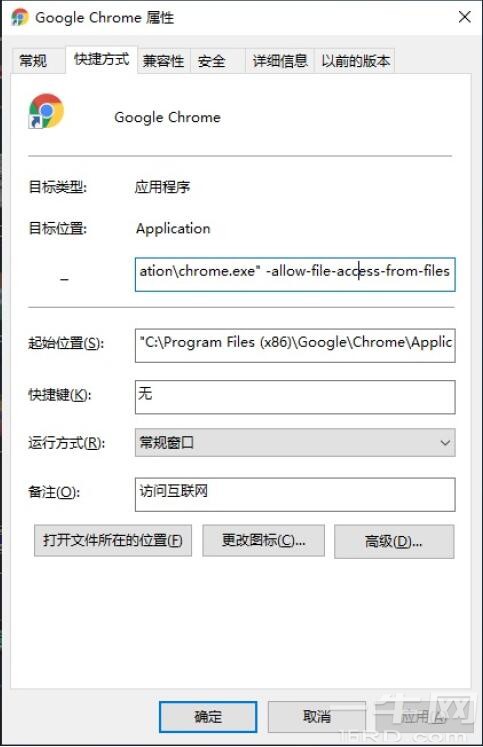

使用本文档如果希望搜索的内容更丰富，需要开启浏览器的本地文件访问权限，以 Chrome 为例：

打开 Chrome 应用的属性
选中“快捷方式”页
在“目标”后面加上 “ –allow-file-access-from-files”，注意前面有个空格
重新打开 Chrome 即可
