Nexperia NCR420Z/NCR421Z SOT223封装150mA LED驱动器datasheet

342645317

LED 驱动器由装有电阻器的 NPN 晶体管和两个二极管组成，采用中等功率 SOT223 (SC73) 塑料封装。

1.2. 特点和优点
- 稳定输出电流为 10 mA，无需外接电阻器
- 使用外部电阻器时，稳定输出电流可调至 150 mA
- 电源电压变化时电流精度高
- 1.4 V 的低电压开销
- 减少元件数量和电路板空间
- 1250 mW 的高功率耗散
- 电源电压高达 40 V
- 用于 NCR421Z 的频率高达 10 kHz 的数字 PWM 输入
- 通过 AEC-Q101 认证

1.3. 应用
- 恒流 LED 驱动器
- 通用恒流源
- 汽车应用（例如：车内照明、仪表板、仪表盘、号牌灯）
- 通过并联驱动器增加稳定输出电流

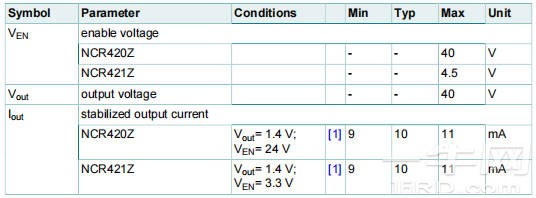

1.4. 快速参考数据
表 2. 快速参考数据

表 2. 快速参考数据

4. 标记
表 5. 标记代码

Type number	Marking code
NCR420Z	CR420Z
NCR421Z	CR421Z

5. 极限值
表 6. 极限值

Symbo	Parameter	Conditions		Min	Max	Unit
out	stabilized output current if external resistor is used				200	mA
VEN	enable voltage
	NCR420Z				40	V
	NCR421Z				4.5	V
Vout	output voltage				40	V
VR	reverse voltage		[1]		0.5	V
Ptot	total power dissipation	amb≤25℃	[2]		765	mW
			[3]		1160	mW
			[4]		1250	mW
			[5]		1800	mW
Tj	junction temperature				150	℃
Tamb	ambient temperature			-55	150	℃
stg	storage temperature			-65	150	℃
