MASW-011152 是一款吸收式超宽带单刀双掷 (SPDT) 开关，在 50 GHz 时插入损耗为 2.2 dB。射频输出端口在隔离路径中以 50 Ω 端接。功率处理能力为 26 dBm。直通路径中的输入和输出回波损耗通常为 16 dB。
逻辑电平与标准 1.8、2.5 或 3.3 V CMOS 兼容。所需偏置电源为 +3.3 V 和 -3.3 V。
MASW-011152 专为宽带应用而设计，例如测试与测量、航空航天与国防、蜂窝基础设施（5G 毫米波）、军用无线电、雷达、微波无线电和甚小口径终端 (VSAT)
MASW-011152 采用硅绝缘体工艺制造。3 毫米层压封装无铅，符合 RoHS 规范。

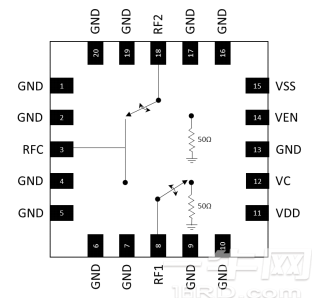

功能示意图

功能示意图

功能特点
- 超宽带：9 kHz 至 67 GHz
- 插入损耗
1.9 dB @ 40 GHz
2.2 dB @ 50 千兆赫
3.3 dB @ 67 千兆赫
- 48 dB 隔离度
48 dB @ 40 千兆赫
42 分贝 @ 50 千兆赫
38 分贝 @ 67 千兆赫
- 输入 P1dB： 28 dBm
- 输入 IP3：52 dBm
- 每个射频端口的回波损耗：16 dB
- 包括热切换在内的功率处理：26 dBm
- 无低频杂散
- 与 1.8、2.5 和 3.3 V CMOS 逻辑兼容
- 3 毫米、20 引脚层压封装
- 符合 RoHS*标准

应用
- 多市场
- ISM

订购信息

Part Number	Package
MASW-011152-TR0500	500 Piece Reel
MASW-011152-SMB	Sample Board

电气规格:
VDD = +3.3 V，VSS = -3.3 V，VC = 0 V 或 1.8 V，TPADDLE = 25°C，Z0 = 50 Ω

Parameter	Test Conditions	Units	Min.	Typ.	Max.
Insertion Loss	DC to 18 GHz 26 GHz 40 GHz 50 GHz 67 GHz	dB		1.25 1.43 1.91 2.20 3.30	1.6 1.9 2.6 3.6
Isolation,Between RF1 to RF2	DC to 18 GHz 26 GHz 40 GHz 50 GHz 67 GHz	dB		67 64 48 42 38
lsolation,RFC to RF1/RF2	DC to 18 GHz 26 GHz 40 GHz 50 GHz 67 GHz	dB	55 50 40 40	58 58 45 45 38	— —
RFC return Loss	DC-67 GHz	dB	— —	16
RF1/RF2 Return Loss.Thru Port	DC-67 GHz	dB	—	16
RF1/RF2 Return Loss,Isolated Port	DC-67 GHz	dB		16	—
Input P0.1dE	10 MHz -67 GHz	dBm		27.5	—
Input P1dB	10 MHz-67 GHz	dBm	——	28	——
Input IP3	Two tone,Pin/tone =+14 dBm 10 MHz-67 GHz	dBm	—	52	—
Ton	50%control to 90%RF	μs	—	0.9
TRISE	10%to 90%RF	μs	——	0.35
ToFF	50%control to 10%RF	μs	—	0.2	——
TFALL	90%to 10%RF	μs	——	0.04	——
Voltage Supply,VDD	—	V	3.15	3.3	3.45
Voltage Supply,VSS		V	-3.45	-3.3	-3.15
Logic Voltage,Input Low(VL)	——	V	0.0	——	0.8
Logic Voltage,Input High (ViH)	——	V	1.2	——	VDD
Supply Current,VDD		mA	—	0.3	0.5
Supply Current,VSS	——	mA	——	0.65	1.0
Logic Pin Current (VC)	Pulled down to GND with 100 kQ resistor internally	μA		VC*10	— —

最大工作额定值

Parameter	Maximum
Input Power,300 MHz to 40 GHz, RFC Port⁶ RF1/RF2 Port Thru Path⁶ RF1/RF2 Port Terminated Path⁶	26 dBm 26 dBm 24 dBm
VDD	-0.3 to +3.45 V
VSS	-3.45 to +0.3 V
VC/VEN	-0.3 to 3.45 V
Operating Temperature?	-40 to +105℃
