VL53L0X 是飞行时间 (ToF) 激光测距模块，采用目前市场上最小的封装，与传统技术不同，无论目标反射率如何，都能提供精确的距离测量。它可以测量长达 2 米的绝对距离，为测距性能水平设定了新基准，为各种新应用打开了大门。
VL53L0X 集成了先进的 SPAD 阵列（单光子雪崩二极管），并嵌入了意法半导体的第二代 FlightSense 专利技术。
VL53L0X 的 940 nm VCSEL 发射器（垂直腔面发射激光器）完全不为人眼所见，加上内部物理红外滤光片，可实现更远的测距距离、更强的环境光抗扰度和更好的玻璃光学串扰覆盖能力。
特点
- 完全集成的微型模块
- 940 nm 激光 VCSEL
- VCSEL 驱动器
- 测距传感器，配有先进的嵌入式 微型控制器的测距传感器
- 4.4 x 2.4 x 1.0 毫米
- 快速、精确的测距
- 测量绝对距离达 2 米
- 报告的距离与 目标反射率
- 先进的嵌入式光学串扰 补偿，简化了盖板玻璃 选择
- 对眼睛安全
- 1 级激光设备，符合最新 标准 IEC 60825-1:2014 - 第三版
- 易于集成
- 单一回流组件
- 无需额外光学器件
- 单电源供电
- 用于设备控制和数据传输的 I2C 接口 传输
- Xshutdown（复位）和中断 GPIO
- 可编程 I2C 地址
应用
- 门禁控制（系统激活和存在检测）
- 机器人（防碰撞、墙壁跟踪、悬崖检测）
- 家电和家庭自动化
- 库存管理和液位监控
1 概述
1.1 技术规格
表 1. 技术规格
| Feature | Detail | | Package | Optical LGA12 | | Size | 4.40x2.40x1.00 mm | | Operating voltage | 2.6 to 3.5 V | | Operating temperature: | -20 to 70℃ | | Infrared emitter | 940 nm | | I2c | Up to 400 kHz(FAST mode)serial bus
Address:0x52 |
1.2 系统框图

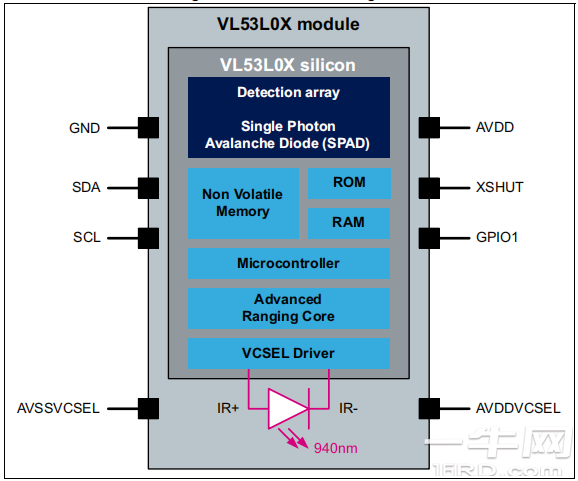

图 1. VL53L0X 框图
图 1. VL53L0X 框图
1.3 设备引脚
图 2 显示了 VL53L0X 的引脚布局（另见图 22）。
图 2. VL53L0X 引脚布局（底视图）
图 2. VL53L0X 引脚布局（底视图）
