SD2017 是一款专为实现 HART 协议而设计的 CMOS 单片调制解调器芯片，用于支持 HART 协议的现场仪表和控制器中。芯片只需外加少量无源元件，即可满足 HART 物理层规范功能要求，包括调制与解调，输入信号滤波，载波检测和发送信号波形整形等。
SD2017 使用相位连续的频移键控 FSK技术，传输速率为 1200 位/秒，采用半双工通信，符合 HART 协议物理层要求。芯片调制模式的最大电源电流在 5.5V 电压及外部3.6864MHz 时钟下为 90μA。
该芯片管脚与 SD2015 、 HT2015 及A5191HRT 具有兼容性，可直接替代上述三种产品，只需简化外围电路以及修改部分电阻电容参数，而无需改动 PCB 板，具体参考“SD2017 替代 SD2015”段。
特点
- 符合 HART 通信协议物理层要求
- 单芯片半双工 1200b/s 的 FSK 调制解调器
- 符合 Bell202 标准载波 1200Hz 和 2200Hz
- HART 波形整形输出具有额外驱动能力
- 可接 3.6864MHz 晶振或使用外部时钟源
- 工作电压 2.7V~5.5V
- 低功耗，调制模式下最大功耗为 90μA
- -55℃至+125℃工作温度范围
- 32 脚 LQFP 封装
- 满足 RoHS 环保要求
管脚图和管脚描述

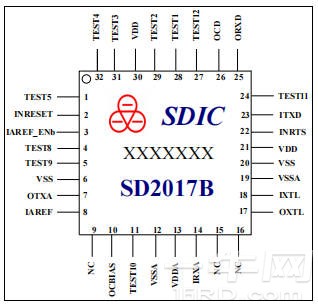

图 1. LQFP32 管脚图
图 1. LQFP32 管脚图

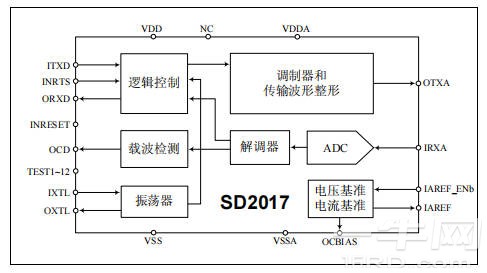

图 2. 功能框图
图 2. 功能框图
图 2 是 SD2017 的功能模块框图，SD2017 是一款单芯片、低功耗、HART FSK半双工调制解调器，符合HART物理层要求。内部集成了用于发送数据的调制器和波形整形器，用于接收数据的 ADC、解调器及载波检测电路。另外，还内置基准电压源、晶振振荡器电路和电流基准模块。
SD2017 能够发送或接收 1200Hz 和2200Hz FSK 信号，1200Hz 信号表示数字“1”，2200Hz 信号表示数字“0”，比特率为 1200 位/秒。
振荡电路通过外接一个 3.6864MHz 晶振或时钟源，给整个电路提供时钟基准。
