MAPC-P1008 是一款 50Ω匹配的高功率碳化硅氮化镓 HEMT D 模式托盘放大器，适用于 960 - 1215 MHz 频率操作。该器件支持脉冲操作，输出功率为 2 KW（63.0 dBm）。
特点
- MACOM PURE CARBIDE™ 放大器系列
- 适用于线性和饱和应用
- 连续波和脉冲操作：2 千瓦输出功率
- 输入和输出匹配为 50 Ω
- 80 V 工作电压
- 100% 射频测试
典型性能：
- 在 2.5 dB 压缩、100 µs 脉宽、1% 占空比条件下测量
- VDS = 80 V，TC = 25°C，IDQ = 400 mA
Frequency
(MHz) | Output Power
(dBm) | Gain
(dB) | ηo
(%) | | 960 | 64.7 | 16.8 | 57 | | 1100 | 63.6 | 15.9 | 57 | | 1215 | 63.7 | 15.8 | 64 |
引脚配置
| Pin Name | Function | | Vo₁,VD₂ | Drain Voltage | | Voi,Vc₂ | Gate Voltage | | RF IN | RF Input | | RF OUT | RF Output |
订购信息
| Part Number | Configuration | | MAPC-P1008-AB000 | Microstrip RF Launch | | MAPC-P1008-ABSB1 | SMA Connectorized |

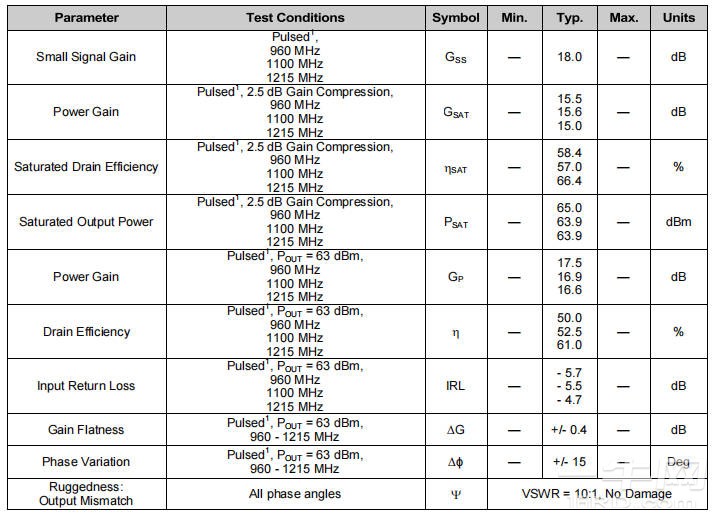

射频电气特性： TC = 25°C，VDS = 80 V，IDQ = 400 mA、 注：在 MACOM 评估测试夹具、50 Ω 系统中的性能
射频电气特性： TC = 25°C，VDS = 80 V，IDQ = 400 mA、 注：在 MACOM 评估测试夹具、50 Ω 系统中的性能 ...
