一、 外观
SI与AS都有两种封装模式
TSSOP16以及QFN16，TSSOP16会比较常用
从外观而言，两款产品基本无差别
他们也是可以直接pin2pin替换相兼容
二、 功能

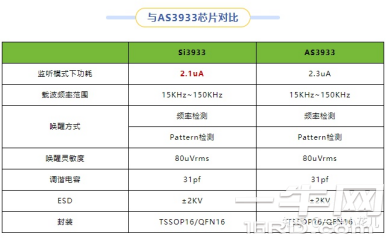

SI与AS都是低功耗的125KHz三通道唤醒接收器芯片 两款产品载波频率都在15KHz~150KHz范围内
支持两种唤醒方式：频率检测、唤醒向量
31pf调谐电容
±2Kv ESD
监听模式下最低功耗，SI只有2.1μA，相比AS的2.3μA要更低
价格上，国产SI也有着更大的优势
三、 应用
我们都知道125KHz通讯速率比较小，通讯距离近。这样也就带来了问题，数据传输时间越长功耗也就越大，而且传输速度较慢，很多通信不能满足要求，那如果用低频唤醒高频的话，又是一个怎样的场景呢？
我们思考下，如果125K只是扮演一个“开关”，当125K触发之后，把数据传输的任务交给2.4G来完成，2.4G传输速度快，距离远，基本是瞬间完成传输，而且还能大大降低功耗。
如：畜牧业养殖管理、校讯通考勤管理等都是很不错的案例
四、 总结
125KHz低频唤醒，其主要为两部分组成：发射端和接收端。发射端是激励器（MCU+H桥芯片+125K天线）负责产生125K低频载波，并通过125K天线把信号发出去；接收端是低频模块（MCU+125K芯片+2.4G芯片）接收芯片通过接收天线接收到125K信号之后，再通过2.4G把需要发送的数据发射出去。
