RT9519B 是一款集成式单节锂离子电池充电器，具有自动电源路径管理 (APPM)。无需外部 MOSFET。断电时，RT9519B 进入休眠模式。充电任务通过使用控制算法来改变充电速率进行优化，包括预充电模式、快速充电模式和恒压模式。对于 RT9519B，充电电流还可通过外部电阻进行编程，并通过外部 GPIO 进行修改。
使用外部 GPIO 修改电池调节电压的范围取决于电池温度。内部热反馈电路可调节芯片温度，以优化所有环境温度下的充电速率。当充电电流减小到 10% x ICHG_FAST 的终止电流时，充电任务将始终在恒压模式下终止。其他功能还包括 VIN 电源的欠压保护和过压保护。
建议的结温范围为 -40℃ 至 125℃，环境温度范围为 -40℃ 至 85℃。

特点
⚫ 最大额定电压为 28V 的 VIN 电源
⚫ 可选功率电流限制（0.1A/0.5A/1.5A）
集成功率 MOSFET
自动电源路径管理 (APPM)
电池充电电流控制
电池调节电压控制
可编程充电电流和安全充电定时器
欠压保护、过压保护
电源良好和充电状态指示灯
通过热反馈优化充电速率
薄型 20引脚 WQFN 封装
符合 RoHS 规范，无卤素
应用
⚫ 数码相机
PDA 和智能手机
便携式仪器

引脚配置

引脚配置

典型应用电路

典型应用电路

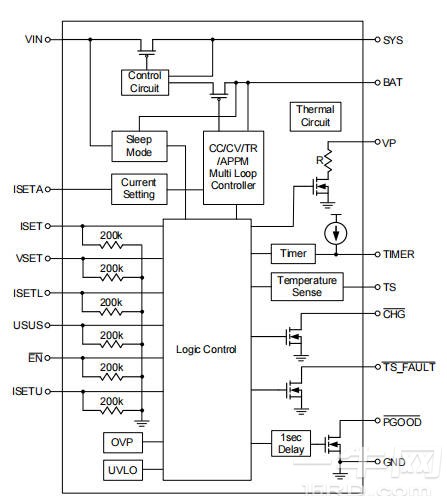

功能框图

功能框图

电气特性

Parameter	Symbol	Test Conditions	Min	Typ	Max	Unit
Supply Input
VIN Under Voltage Lockout Threshold	VUVLO	VIN =0V to 4V	3.1	3.3	3.5	√
VIN Under Voltage Lockout Hysteresis	△VUVLO	VIN =4V to OV	一一	240		mV
VIN Supply Current	ISUPPLY	lsγs =IBAT =0mA,EN =L (VBAT>VREGx)			2	mA
		lsγs =IBAT =0mA,EN =H (VBAT>VREGx)		0.8	1.5	mA
VIN Suspend Current	lusUs	VIN =5V,USUS =H	一	195	300	μA
VBAT Sleep Leakage Current	ISLEEP	VBAT>VIN (VIN =0V)	一	5	15	μA
VIN-BAT VOS Rising	VoS_H			200	300	mV
VIN-BAT VOS Falling	VOS_L		10	50	一	mV
