全硅结构 MEMS 绝对压力传感器系列产品 LWP3XXX，可以实现外部环境温度-45℃～125℃，多量程绝对压力的精确测量，并与输出电压呈现较好的线性关系。该系列压力传感器具有体积小，可靠性高,封装多样化等优点。

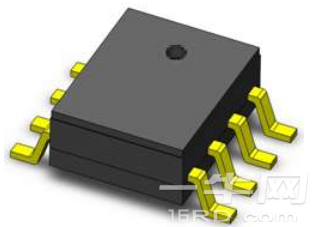

图 1.1 LWP3XXX 3D 图
图 1.1 LWP3XXX 3D 图
2. 产品特点
- 量程：0~110，0~300，0~700，0~1000，0~1700kPa 等（绝压）
- 全硅结构
- 高稳定性和可靠性
- 非线性优于 0.1%
- 具有 3 倍基准量程过载能力
- 具有较高的重复性和一致性
- 满量程输出电压 50mV～90mV（5V 供电时典型值）
3. 产品应用
4. 性能参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 | | 供电电压 | | 5 | 10 | Vdc | | | 供电电流 | | 1 | | mAdc | | | 量程 | 0~110,0~300,0~700,0~1000,
0~1700等 | kPa | | | 桥臂电阻 | 4.5 | 5 | 5.5 | k Ω | | | 零偏 | -10 | 5 | 30 | mV | | | 满量程输出 | 50 | 70 | 90 | mV | | | 非线性 | | 0.25 | 0.4 | %FS | | 零点输出温度系数
TCO | -0.08 | -0.03 | 0.08 | %FS/℃ | 恒压模式 | | -0.08 | -0.04 | 0.08 | %FS/℃ | 恒流模式 | 满量程输出温度系数
TCS | -0.27 | -0.22 | -0.17 | %FS/℃ | 恒压模式 | | -0.05 | ±0.02 | 0.05 | %FS/℃ | 恒流模式 | | 电阻温度系数 | 1500 | 2000 | 2500 | ppm/℃ | | | 稳定性 | 0.2 | %FS/Y | | | 迟滞 | | 0.05 | 0.1 | %FS | | | 过载能力 | 3倍基准量程 | | | | 工作温度 | -45 | | 125 | ℃ | | | 储存温度 | -55 | | 150 | ℃ | | | 如无特别说明，本表所有数值均在电压5Vdc,温度25±3℃的条件下测试 |
5. 工作原理图
图 5.1 压力传感器电路
图 5.1 压力传感器电路
6.管脚定义
图 6.1 管脚定义（正视图）
表 6.1 脚位定义
| 脚位编号 | 脚位定义 | | 1 | NC | | 2 | Vout+ | | 3 | NC | | 4 | GND | | 5 | GND | | 6 | Van- | | 7 | NC | | 8 | Vo |
