TM1650 是用于驱动和控制带键盘扫描接口的 LED（发光二极管显示屏）的专用电路。它集成了 MCU 输入输出控制数字接口、数据锁存、LED 驱动、键盘扫描、亮度调节等电路。TM1650 性能稳定、质量可靠、抗干扰能力强，适用于 24 小时长期连续工作的应用场合。
特点
- 两种显示模式：8 段 × 4 位和 7 段 × 4 位
- 段驱动电流大于 25mA，位驱动电流大于 150mA
- 提供 8 级亮度控制
- 键盘扫描：7×4 位内部集成晶体管驱动
- 高速两线制 Ÿ 内置时钟振荡电路
- 内置上电复位电路 Ÿ 支持 2.8V-5.5V 电源电压
- 提供 DIP16 和 SOP16 封装
应用
领域： 机顶盒、空调、DVD/VCD 等家用电器的显示驱动程序。

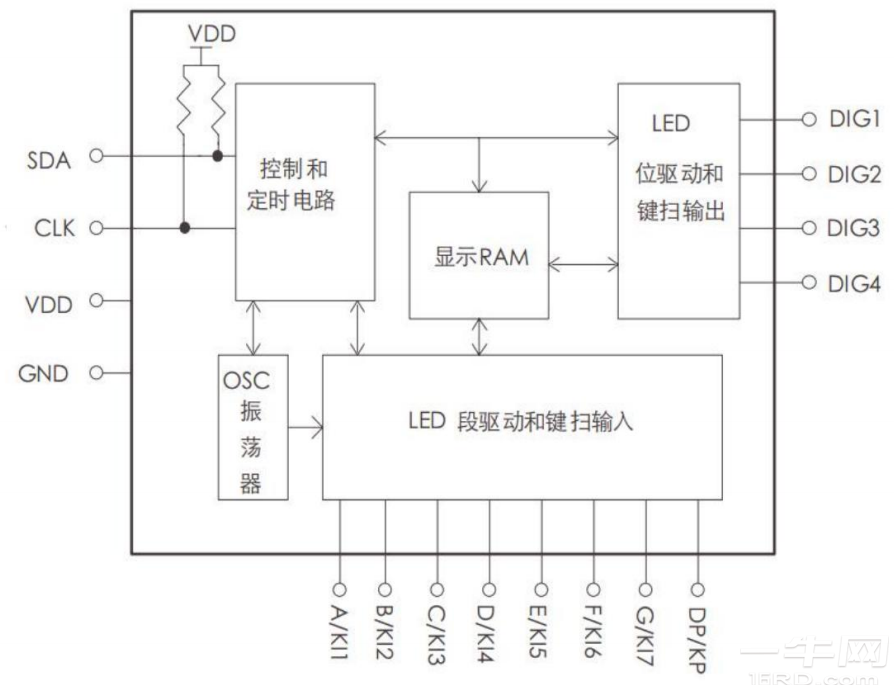

内部结构框图
内部结构框图

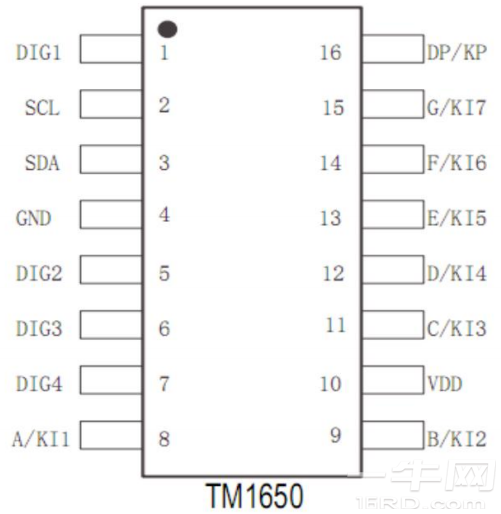

针脚信息
针脚信息
