BS82B12A-3/BS82C16A-3/BS82D20A-3这些器件是一系列闪存型 8 位高性能 RISC 架构微控制器，完全集成了触摸键功能。这些器件内部提供所有触摸键功能，并具有方便的闪存多编程功能，可为设计人员在其产品应用中实施触摸键提供可靠而简便的方法。
触摸键功能完全集成，无需外部元件。除闪存程序存储器外，其他存储器还包括一个 RAM 数据存储器区和一个真正的 EEPROM 存储器区，用于存储序列号、校准数据等非易失性数据。内部看门狗定时器、低电压复位和低电压检测器等保护功能，以及出色的抗噪能力和 ESD 保护，确保了在恶劣的电气环境下仍能可靠运行。
提供 HIRC、LIRC 和 LXT 振荡器的全面选择，包括完全集成的系统振荡器，无需外部元件即可实现。利用不同的时钟源在一系列工作模式之间动态运行和切换的能力，使用户能够优化微控制器的运行并最大限度地降低功耗。利用完全集成的 I2 C 接口功能，可轻松与外界通信，而灵活的 I/O 编程功能、定时器模块和许多其他功能则进一步增强了设备的功能性和灵活性。
这些设备中包含 UART 模块。它可以支持微控制器之间的数据通信网络、个人电脑和外围设备之间的低成本数据链路、便携式和电池供电设备通信等应用。
这些触摸键设备可广泛应用于现代触摸键产品，如仪器仪表、家用电器、电子控制工具等。

功能
CPU 特性
- 工作电压
fSYS = 8MHz： VLVR~5.5V
♦ fSYS = 12MHz： 2.7V~5.5V
♦ fSYS = 16MHz： 4.5V~5.5V
- VDD=5V 时，使用 16MHz 系统时钟，指令周期长达 0.25μs
- 掉电和唤醒功能可降低功耗
- 三个振荡器
高速内部 RC -- HIRC：8/12/16MHz
低速内部 RC -- LIRC：32kHz
低速外部晶体 -- LXT：32768Hz（仅适用于 BS82C16A-3 和 BS82D20A-3）
- 多模式运行：正常、慢速、空闲和休眠
- 所有指令在一个或两个指令周期内执行
- 表读取指令
- 63 条功能强大的指令
- 多达 8 级子程序嵌套
- 位操作指令
外设功能
- 闪存程序存储器：2K*16 ~ 8K*16
- RAM 数据存储器： 384*8 ~ 768*8
- 纯 EEPROM 存储器：64*8
- 完全集成的 12/16/20 触摸键功能 -- 无需外部元件
- 看门狗定时器功能
- 多达 26 条双向 I/O 线
- PMOS 源电流可调
- 软件控制 4-SCOM 线 LCD 驱动器，带 1/3 偏置
- 与 I/O 引脚共享一条外部中断线
- 多个定时器模块，用于时间测量、输入捕获、比较匹配输出、PWM 输出或单脉冲输出功能
- 用于生成固定时间中断信号的双时基功能
- I2C 接口模块
- UART 接口
- 低电压复位功能
- 低电压检测功能
- 封装：20/24/28 引脚 SOP、28 引脚 SSOP

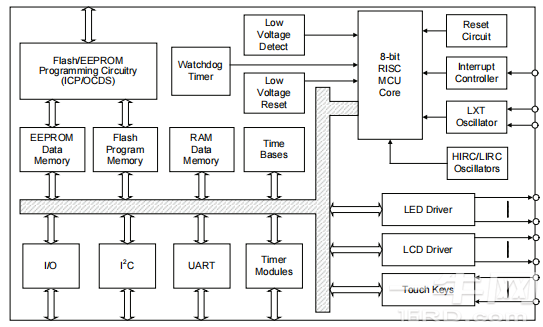

方框图

方框图
