天微TM8108B 256 byte SRAM 8位RISC指令集OTP MCU datasheet

342645317

该芯片为 8 位 RISC MCU
主要特征：
工作电压：2.5V ~ 3.6V
内部集成高、低速度振荡器
低速 -- 32KHz
高速 -- 4.9MHz
多种工作模式：正常模式、休眠模式、空闲模式
提供休眠模式、空闲模式 0、空闲模式 1 和唤醒功能，以降低功耗
所有指令都可在一个或两个指令周期内完成
OTP：8K * 16bit 空间
SRAM：256 byte
主要外设：
-- 1 通道 8 位逐次逼近 ADC
-- 2 通道 24 位 sigma-delta ADC
--温度传感器
其它
一个 8 位可编程定时/计数器
一个时基功能，用于产生固定时间的中断信号
5 个中断源
两路 8 位脉宽调制（PWM）输出
10/13 个双向 I/O 口与 I/O 口复用外部中断输入
封装形式：SOP16、SOP20

2 框架图

2 框架图

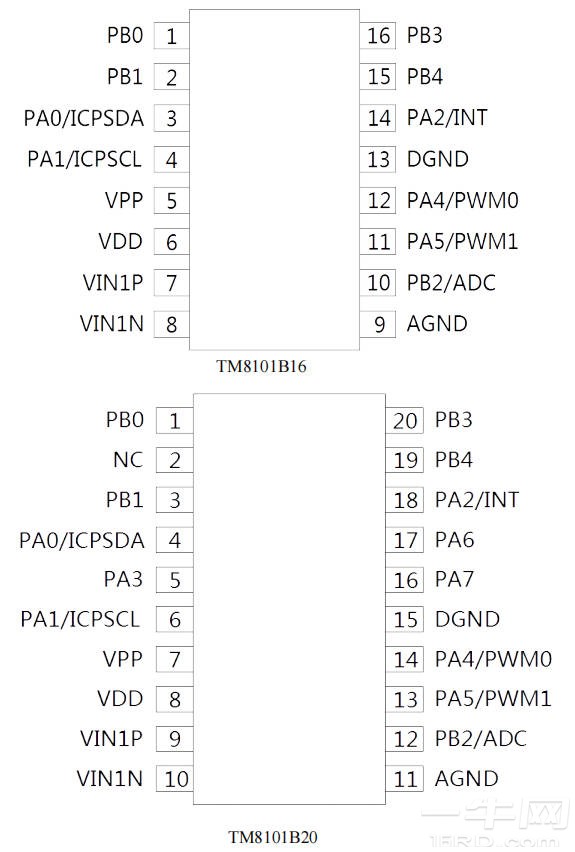

3 引脚


5 电气特性
极限参数

参数名称	参数符号	极限值	单 位
电源电压	VDD	-0.3～+5.5	V
输入电压	Vin	-0.3～VDD+0.3	V
输出端	Vout	-0.3～+5.5	V
工作温度范围	Topr	-40～+85	℃
储存温度范围	Tstg	-55～+150	℃
静电ESD	人体模式(HBM)	4000	V

电气特性

在VDD=2.5～3.6V及工作温度-40～+85℃下测试， 除非另有说明			TM8101B			单位
参数名称	参数符号	测试条件	最小值	典型值	最大值
电源电压	VDD		2.5	3.3	3.6	V
正常工作电流	IDD1			2.5		mA
待机电流	IDD2			82.6		uA
高电平输入电压	Vih	VDD=3.3V	2.8		VDD	V
低电平输入电压	Vil	VDD=3.3V	0	0.6	1	V
内部高速RC	HIRC		3.4	4.9	7.4	MHz
内部低速RC	LIRC		21.4	32	55	KHz
