功能
648 * 488 有效像素阵列，配有 RGB 拜耳滤色片、微透镜和光学黑色像素。
电源：
AVDD : 2.8V, CVDD : 2.8V, DVDD : 1.8V、
HVDD : 2.8 ~ 3.3V
输出格式：
CVBS ( NTSC/PAL)、
ITU-R. BT601/656（60 场/秒隔行扫描 @ 27MHz）与 CVBS、
320x240(288) YCbCr422 (30(25)fps. 27MHz），带 CVBS、
仅 640x480(VGA) YCbCr422 数字输出（30 帧/秒 @ 27MHz）。
芯片图像处理：
镜头阴影、伽玛校正
缺陷校正、低通滤波
色彩插值、边缘增强
色彩校正、亮度、对比度
亮度、对比度、饱和度、自动黑阶补偿、
自动白平衡、自动曝光控制和逆光补偿。
帧大小、窗口大小和位置可通过双线串行接口总线进行编程。
VGA / QVGA / QQVGA / CIF / QCIF 缩放。
50Hz, 60Hz 闪烁自动消除。
高图像质量和高弱光性能。

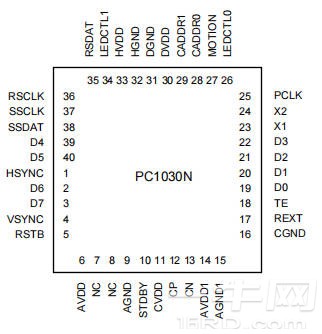

[ 图 1 ] 引脚说明（CLCC）

Optical Format	14 inch
Pixel Size	5.55 um x5.55 um
Effective Pixel Array	648 x488
Effective Image Area	3596.4um x 2708.4um
Clock Frequency	27 MHz
Frame Rate	60(50)fields/sec @27MHz
Dark Signal	47.9 [mV/sec]@60'C
Sensitivity	3.16 [V/Lux.sec]
Power Consumption	213 [mW]@Dynamic
Power Consumption	19.2 [uW]@Standby
Operating Temp. (Fully Functional Temp.)	-40C～105℃
Dynamic Range	63.5 [dB]@60'C
SNR	45.6 [dB]@60'C

[ 表 1 ] 典型参数

数字数据格式

[图 4] 拜耳滤色片模式

[图 4] 拜耳滤色片模式

如图 4 所示，像素阵列由拜尔滤色片覆盖。由于每个像素上只能有一种滤光片，因此一个像素只能产生一种颜色成分。PC1030N 传感器通过一个 9 位通道提供这种拜耳模式的 RGB 数据。将一个像素的 RGB 数据传送到输出总线需要一个 PCLK。一般来说，图像的一个像素由 R、G、B 三种颜色组成。由于一个像素的 RGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGBGB 分量是由三个分量中的一个组成，因此像素的另外两个分量必须从相邻像素中提取。例如，一个 B 像素的 G 分量是根据其四个最近的 G 相邻像素的平均值计算出来的，而其 R 分量则是根据其四个最近的 R 相邻像素的平均值计算出来的。

这种根据现有数据推断缺失数据的操作被称为色彩插值。色彩插值会在图像中产生不理想的伪影。彩色滤波器的采样特性会在有重复细线的区域周围留下干扰图案。PC1030K 采用低通滤波器来防止干扰图案（称为摩尔纹）过多地降低图像质量。
经过色彩插值后，每个像素都有三种色彩成分。然后，像素数据通过图像处理模块，以提高图像质量。
可以从 RGB 色彩分量中提取单色亮度数据，转换方程为：Y = 0.299R + 0.587G + 0.114B 其中 R、G 和 B 是伽马校正色彩分量。色彩信息与亮度信息根据以下公式进行分离。
