Richtek RT9524 28V单节锂离子电池充电器IC datasheet

Verify

RT9524 是一款完全集成的单节锂离子电池充电器 IC，非常适合便携式应用。RT9524 通过使用包括预充电模式、快速充电模式和恒压模式在内的控制算法优化充电任务。当输入电压超过 OVP 门限时，它将关闭充电 MOSFET，以避免芯片过热。
在 RT9524 中，最大充电电流可通过外部电阻进行编程。对于 USB 应用，用户可通过 EN/SET 引脚将电流设置为 100mA/500mA。对于工厂模式，RT9524 允许 4.2V/2.3A 电源通过，以支持系统运行。它还提供一个 50mA 的 LDO，以支持外围电路供电。内部热反馈电路可调节芯片温度，优化所有环境温度下的充电速率。RT9524 提供欠压保护、VIN 电源过压保护和电池温度热保护等保护功能。
RT9524 采用 WDFN-10L 3x2 封装，为 PCB 空间和散热考虑提供了优化解决方案。

功能
直流适配器最大额定电压为 28V
内部集成功率 MOSFET
支持 4.2V/2.3A 工厂模式
50mA 低压差稳压器
状态引脚指示器
编程充电电流
欠压锁定
过压保护
热反馈优化充电速率
符合 RoHS 规范，无卤素

应用
手机
数码相机
掌上电脑和智能电话
便携式仪器

引脚配置

引脚配置

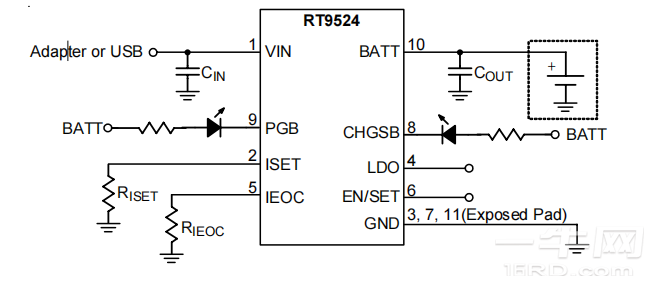

典型应用电路

典型应用电路

功能框图

功能框图

电气特性

Parameter	Symbol	Test Conditions	Min	Typ	Max	Unit
VIN POR Rising Threshold Voltage	VPOR		3.15	3.3	3.45	V
VIN POR Threshold Voltage Hysteresis			一              —	200	300	mV
VIN OVP Threshold Voltage	VoVP		6.7	6.9	7.1	V
VIN OVP Threshold Voltage Hysteresis				200	300	mV
VIN -VOUT VOS Rising			一          一	75	150	mV
VIN-VOUT VOS Falling			18	32		mV
VIN Standby Current		VBATT=4.5V,EN/SET =High	一	250	300	μA
VIN Supply Current		VBATT=4.5V,EN/SET =Low	一             一	1	2	mA
VOUT Sleep Leakage Current				1	10	μA
VOUT Regulation		0°Cto 85°C,ILoAD =0mA	4.158	4.2	4.242	V
Themal Regulation			一            一	125		C
OTP			一          一	155		°C
OTP Hysteresis				20		C
PGB/CHGSB Sink Current			20	一		mA
Pre-Charge Threshold		Vour Rising	2.4	2.5	2.6	V
Fast-Charge to Pre-Charge Deglitch Time			一	25		ms
Pre-Charge Current	IpRECHG	USB100 Mode	90	95	100	mA
		USB500 Mode or ISET Mode ratio of fast-charge current	15	20	25	%
End of Charge Current (EOC)				RFOC/KEOC		%
