1、产品特性
■ 内核
– 32 位Arm® Cortex®-M3 内核
– 最高 120MHz 工作频率
■ 存储器及接口
– Flash：容量最高为 512KB
– SRAM：容量最高为 128KB
– EMMC：支持 CF 卡、SRAM、PSRAM、SDRAM、NOR 和NAND 存储器
■ 时钟
– HSECLK：支持 4~16MHz  外部晶体/陶瓷振荡器
– LSECLK：支持 32.768KHz  晶体/陶瓷振荡器
– HSICLK：出厂校准的 8MHz RC 振荡器
– LSICLK：支持 40KHz RC 振荡器
– PLL：锁相环，支持 2~16 倍频
■ 电源与电源管理
– VDD 范围：2.0～3.6V
– VDDA 范围：2.0～3.6V
– 备份域电源VBAT 范围：1.8V～3.6V
– 支持上电/掉电复位（POR/PDR）
–  支持可编程电源电压检测器（PVD）
■ 低功耗模式
– 支持睡眠、停机、待机三种模式
■ DMA
–  两个DMA，DMA1 有 7 个通道,DMA2有 5 个通道
■ 调试接口
– JTAG
– SWD
■ I/O
– 最多有 112 个 I/O
– 所有 I/O 都可以映射到外部中断向量
– 最多有 87 个容忍 5V 输入的 I/O
■ 通信外设
– 2 个 I2C 接口（ 1Mbit/s ），支持 SMBus/PMBus。
– 3  个 USART ， 2  个 UART ，支持ISO7816、LIN 和 IrDA 等功能
– 3 个SPI（2 个可复用 I2S），最大传输速度 18Mbps
– 2 个 CAN，支持 USBD 和 CAN 同时独立工作
– 1 个USBD
– 1 个SDIO 接口
■ 模拟外设
– 3 个 12 位的 ADC
– 2 个 12 位的 DAC
■ 定时器
– 2 个可以提供 7 通道 PWM 输出的 16位高级定时器TMR1/8，支持死区生成和刹车输入等功能
– 4 个 16 位通用定时器 TMR2/3/4/5，每个定时器有 4  个独立通道可以用来输入捕获、输出比较、PWM 与脉冲计数等功能
– 2 个 16 位基本定时器 TMR6/7
– 2  个看门狗定时器：一个独立看门狗IWDT 和一个窗口看门狗WWDT
– 1 个 24 位自减型系统定时器 Sys Tick Timer
■ RTC
– 支持日历功能
■ 84Bytes 备份寄存器
■ FPU 浮点运算单元
■ CRC 计算单元
■ 96 位唯一设备 ID
■ 芯片封装

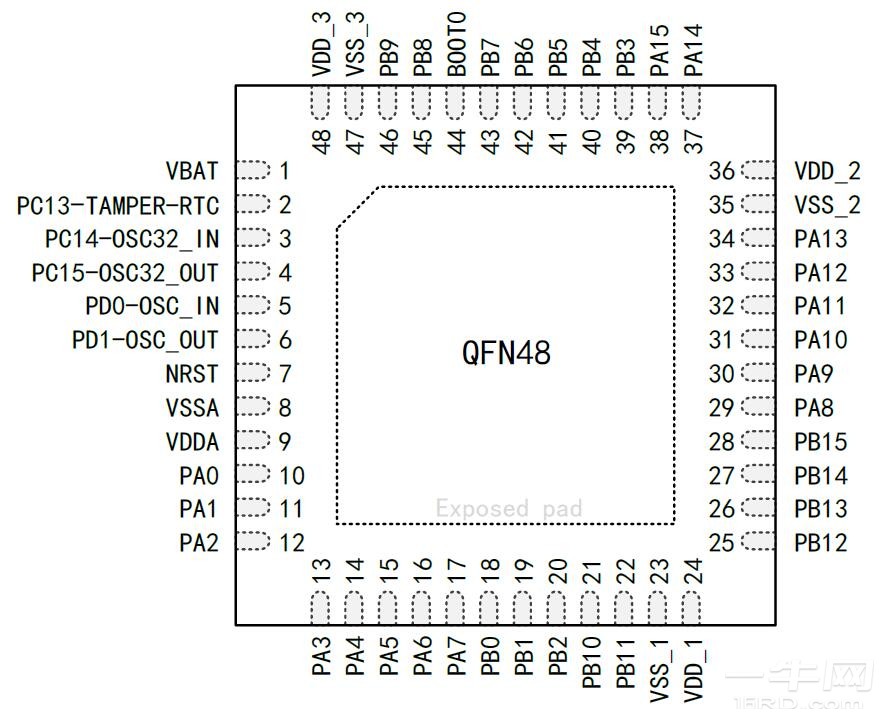

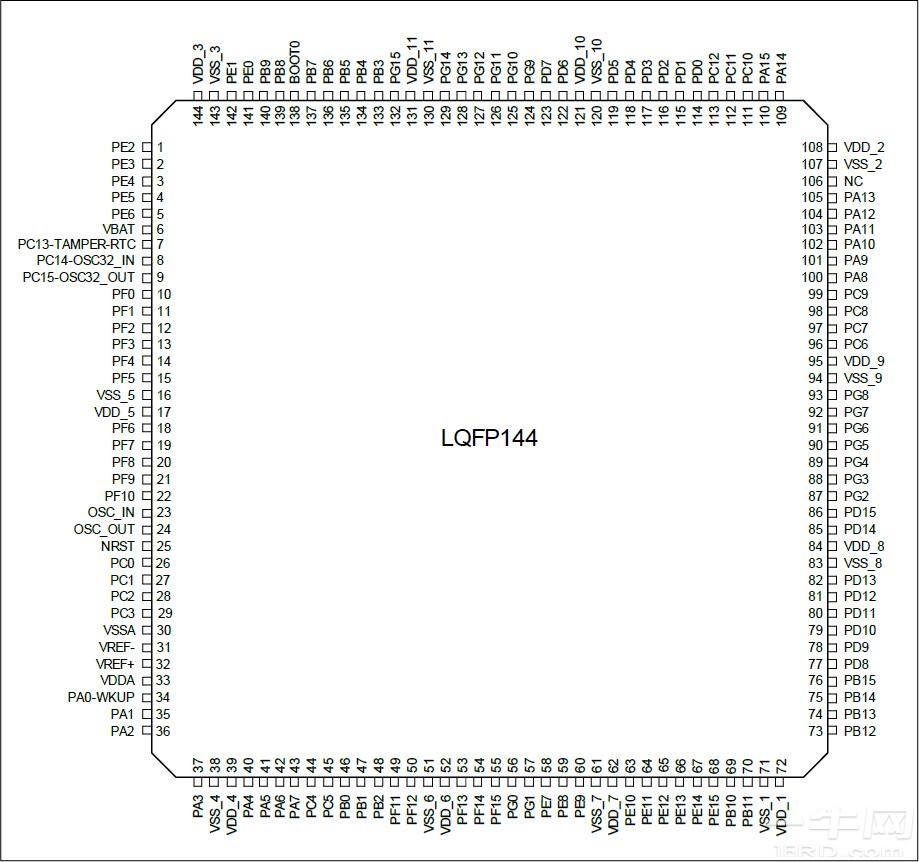

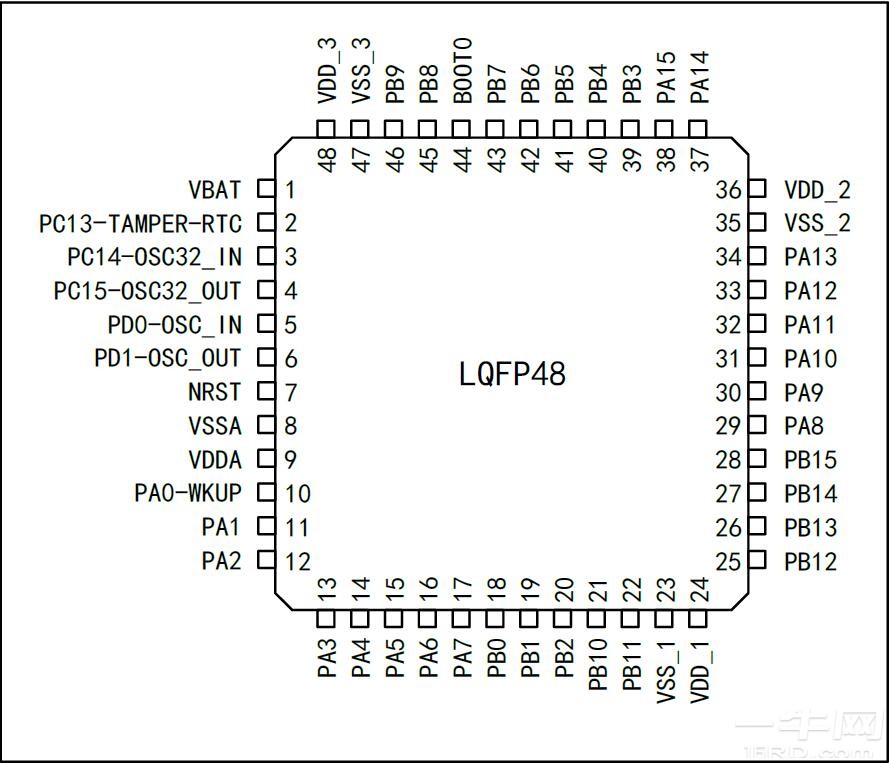

– QFN48/LQFP48/LQFP64/LQFP100/ LQFP144

2、产品信息
APM32E103xCxE 产品功能和外设配置请参阅下表。
表格 1 APM32E103xCxE 系列芯片功能和外设

产品		APM32E103xCxE
型号		CC	CE	CC	CE	RC	RE	VC	VE	ZC	ZE
封装		QFN48		LQFP48		LQFP64		LQFP100		LQFP144
内核及最大工作频率		Arm® 32-bit Cortex®-M3@120MHz
工作电压		2.0~3.6V
Flash(KB)		256	512	256	512	256	512	256	512	256	512
SRAM(KB)		64	128	64	128	64	128	64	128	64	128
存储控制器（EMMC）		无						有（不支持 SDRAM）		有（支持 SDRAM）
GPIOs		37				51		80		112
通信接口	USART/UART	3				3/2
	SPI/I2S	3/2
	I2C	2
	I2C3	1
	USBD	1
	CAN	2
	SDIO	0				1
定时器	16 位高级	1				2
	16 位通用	4
	16 位基本	2
	系统滴答定时器	1
	看门狗	2
实时时钟		1
12 位 ADC	单元	2				3
	外部通道	10				16				21
	内部通道	2
12 位 DAC	单元	2
	通道	2
工作温度		环境温度：-40°C 至 85°C/-40°C 至 105°C 结温度：-40°C 至 105°C/-40°C 至 125°C
