NK-N9H20系统包括NuDesign HMI-N9H20板和NuDesign TFT-LCD4.3板，NuDesign TFT-LCD4.3是N9H20K51N系列的通用开发板，用户可以通过它轻松开发和验证应用程序。 NuDesign HMI-N9H20 包括音频控制器、USB 2.0 HS 设备控制器、SPI 转 UART 控制器、24 位 LCD 控制器和集成 32MB DDR2 内存、SRAM 以及具有 DMA 请求和确认功能的外部设备。
NuDesign HMI-N9H20板介绍
下图为 NuDesign HMI-N9H20 开发板，前后集成 32 位微控制器，内嵌优秀的 CPU 内核 ARM926EJ-S，运行频率高达 192MHz，具有 16KB I-cache、16KB D-cache 和 MMU , 32KB 嵌入式 SRAM 和 12KB IBR（内部启动 ROM），用于从 USB 和 SPI FLASH 启动； 音频控制器 NAU8822A 是一款低功耗、高质量编解码器，适用于便携式和通用音频应用，它包括扬声器、耳机和差分或立体声线路输出的驱动器，并集成了立体声差分麦克风的前置放大器，显着减少了外部组件需求。
该板还支持多种扩展连接。 用户可以使用它来开发和验证应用程序以模拟真实行为。

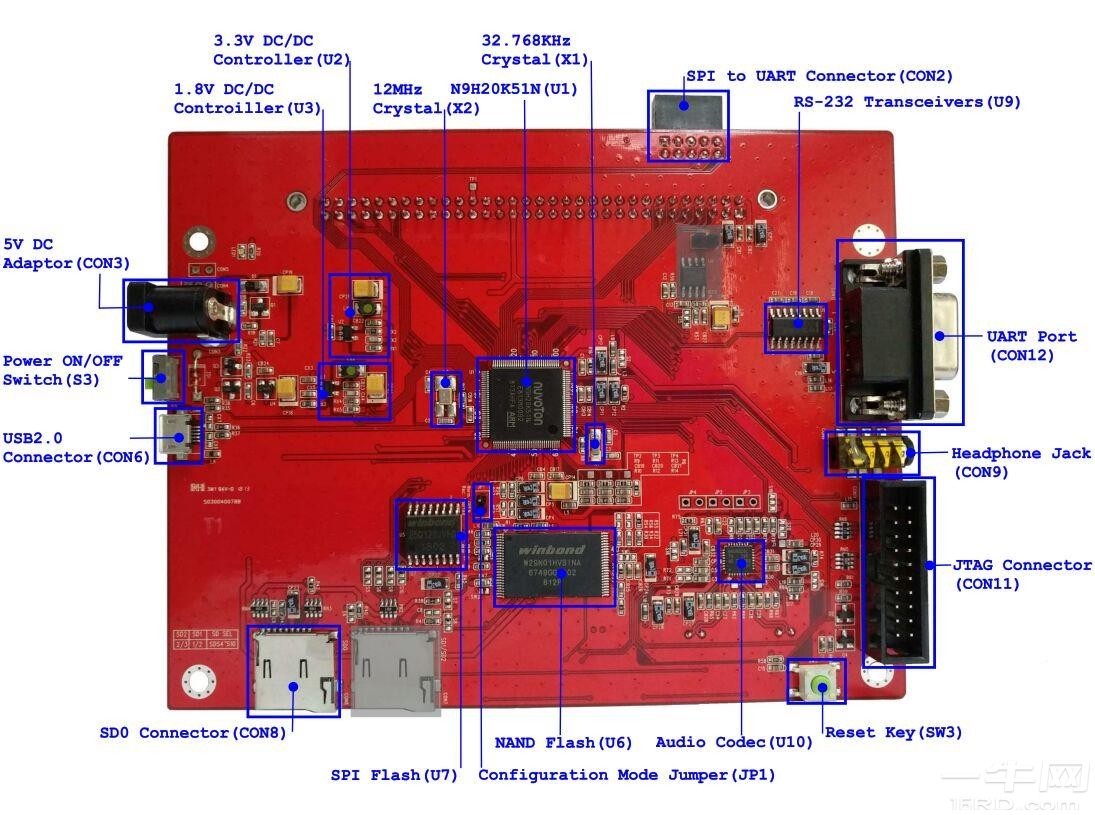

NuDesign HMI-N9H20 PCB 板（正面）
图 2-1 NuDesign HMI-N9H20 PCB 板（正面）

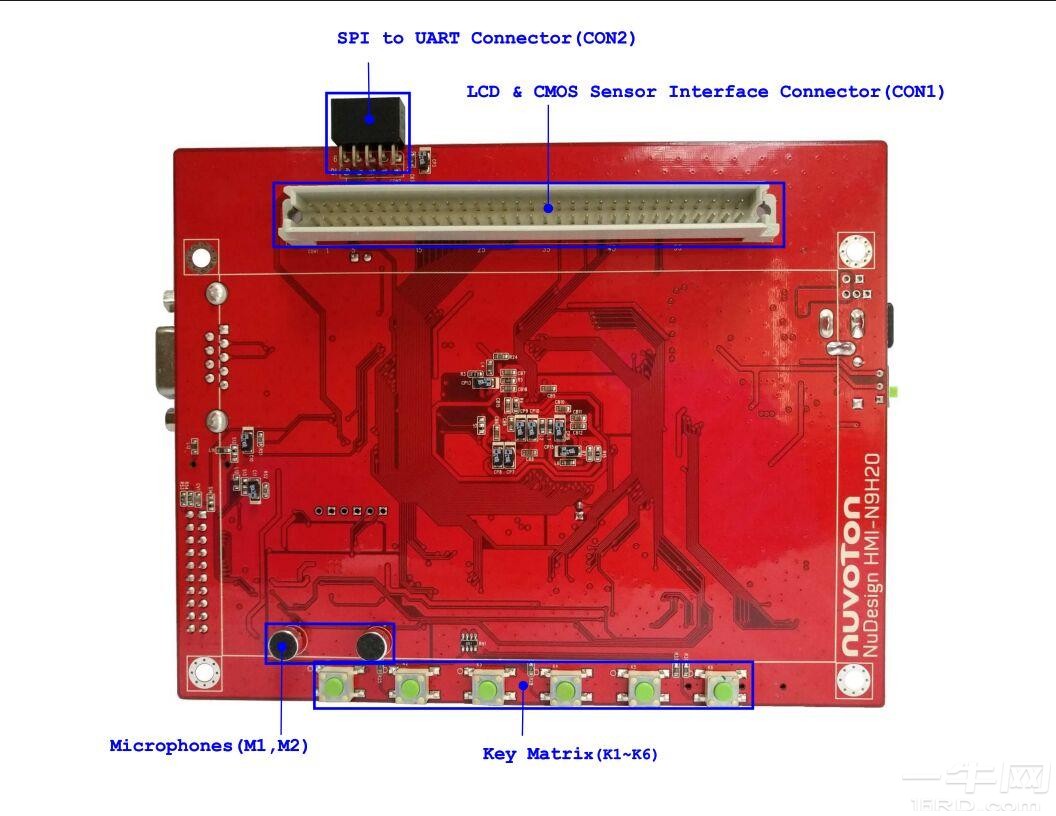

NuDesign HMI-N9H20 PCB 板（背面）
图 2-2 NuDesign HMI-N9H20 PCB 板（背面）
NuDesign TFT-LCD4.3 PCB 板（正面）
图 2-3 NuDesign TFT-LCD4.3 PCB 板（正面）
NuDesign TFT-LCD4.3 PCB 板（背面）
图 2-4 NuDesign TFT-LCD4.3 PCB 板（背面）

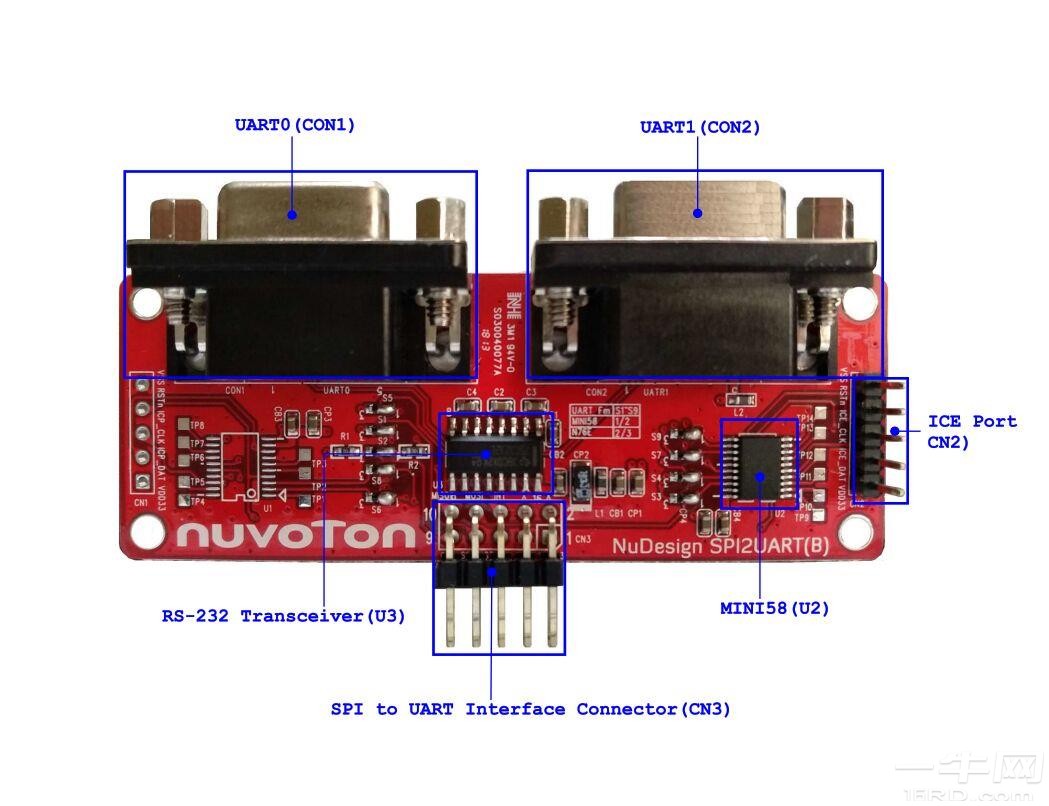

NuDesign SPI2UART(B) PCB 板（正面）
图 2-5 NuDesign SPI2UART(B) PCB 板（正面）
NuDesign HMI-N9H20 跳线说明
电源
- CON3：5V DC 适配器输入连接器。
- CON4 & CON5：外接电池连接器。
- S3：电源开关。
表 2-1 系统电源连接器
| Source | Power port | VIN | VD33 | | CON3 | Connect to 5V DC Adaptor | 5V | DC 3.3V | | S3 | VD33 & VD18 Power Enable | PWREN of U2 & U3 | DC 3.3V |
